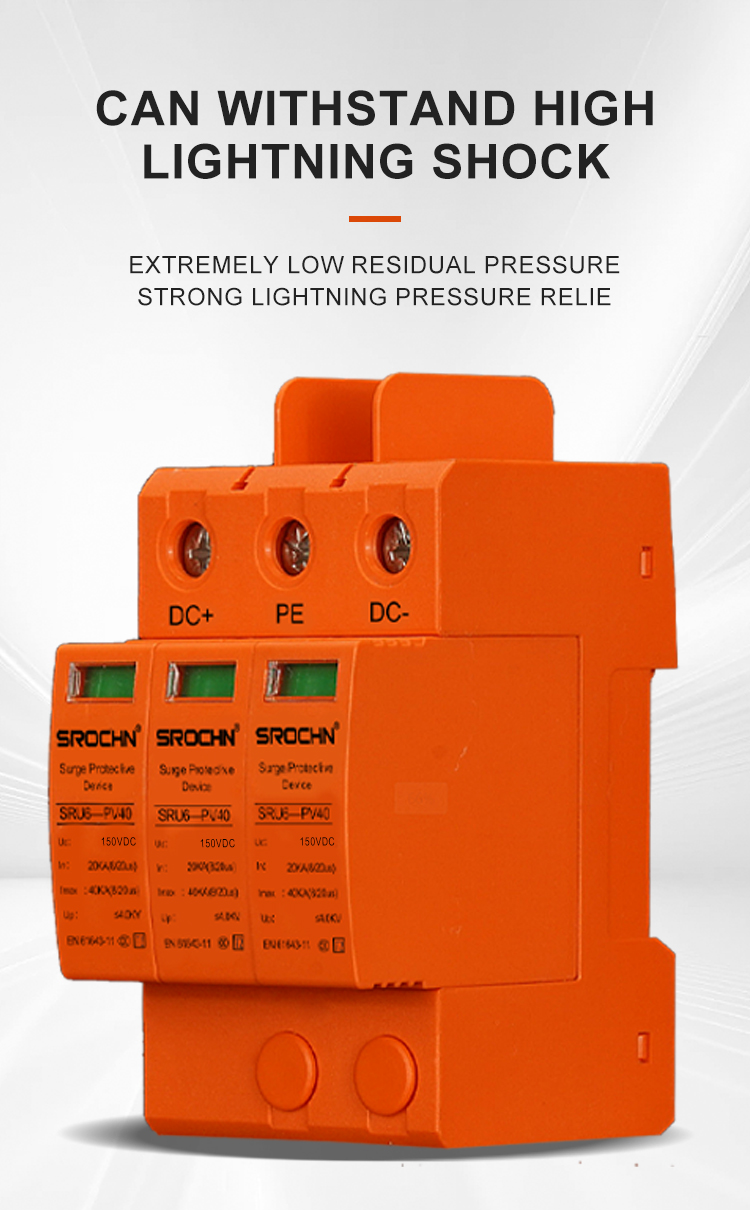

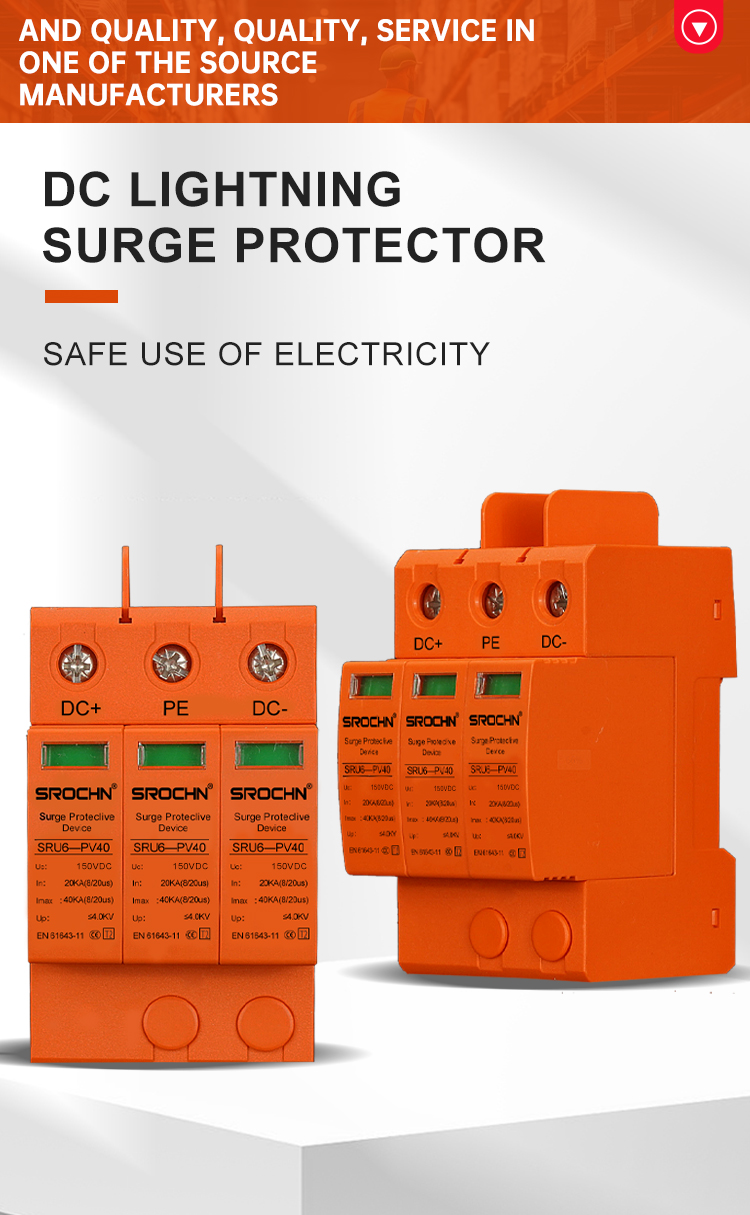

Dispositivo de proteção contra surtos tripolar de 150 VCC T2 de 40 kA e DPS de 20 kA para proteção de sistemas CC de média tensão.
Principais características e vantagens
• Proteção CC de Média Tensão: Projetada especificamente para aplicações de 150 VCC, oferecendo proteção completa de três polos para equipamentos sensíveis.
• Alta capacidade de surto: A corrente máxima de descarga de 40 kA (8/20 μs) garante uma defesa robusta contra descargas atmosféricas e transientes elétricos.
• Tecnologia de proteção avançada: Utiliza varistores de óxido metálico de alta qualidade com tempo de resposta ultrarrápido (
• Recursos de segurança aprimorados: A proteção integrada contra desconexão térmica e o mecanismo de operação à prova de falhas evitam danos ao sistema.

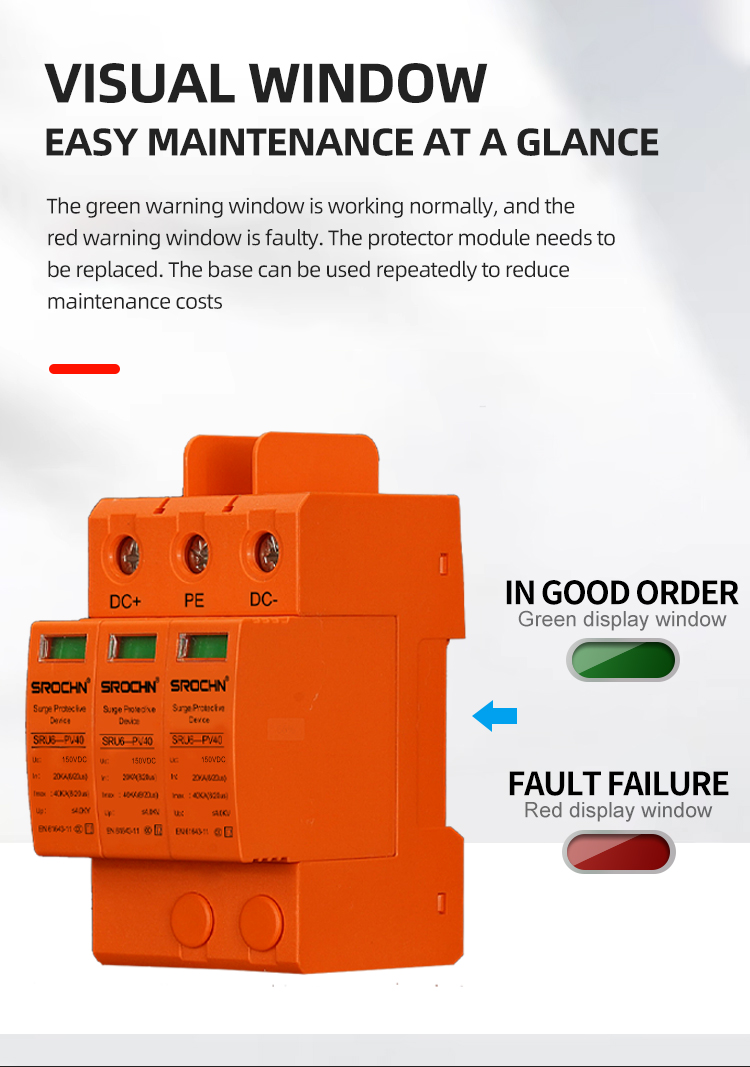

• Monitoramento visual do status: indicadores LED claros fornecem o status operacional em tempo real e a indicação de fim de vida útil.

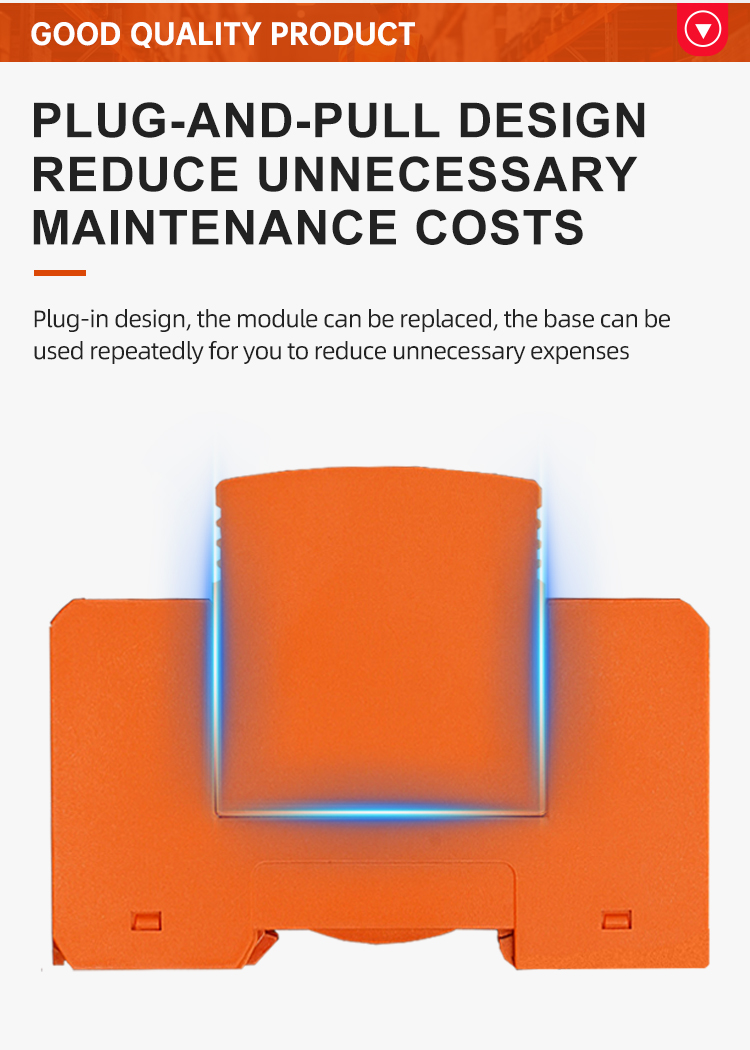

• Fácil instalação: A montagem em trilho DIN com conexões de terminais de parafuso simplifica a instalação e a manutenção.
• Desempenho confiável: Mantém operação estável em amplas faixas de temperatura (de -45°C a +85°C)
• Conformidade com as normas: Atende às normas internacionais de segurança, incluindo IEC 6164311 e EN 6164311
Cenários de aplicação
Sistemas de Automação Industrial: Protege PLCs, inversores de frequência e equipamentos de controle em instalações de produção.
Aplicações de energia solar: Protege inversores solares e sistemas de monitoramento em instalações fotovoltaicas.
Infraestrutura de Telecomunicações: Fornece proteção para equipamentos de comunicação e dispositivos de rede.
Sistemas de Transporte: Garante a confiabilidade dos equipamentos de sinalização e controle em aplicações ferroviárias.
Sistemas de Gestão Predial: Protegem sistemas de segurança, dispositivos de controle de acesso e equipamentos de automação.
Aplicações marítimas e offshore: Adequado para sistemas eletrônicos e de navegação marítimos.
Sistemas de armazenamento de energia: Oferecem proteção para sistemas de gerenciamento de baterias e distribuição de energia CC.

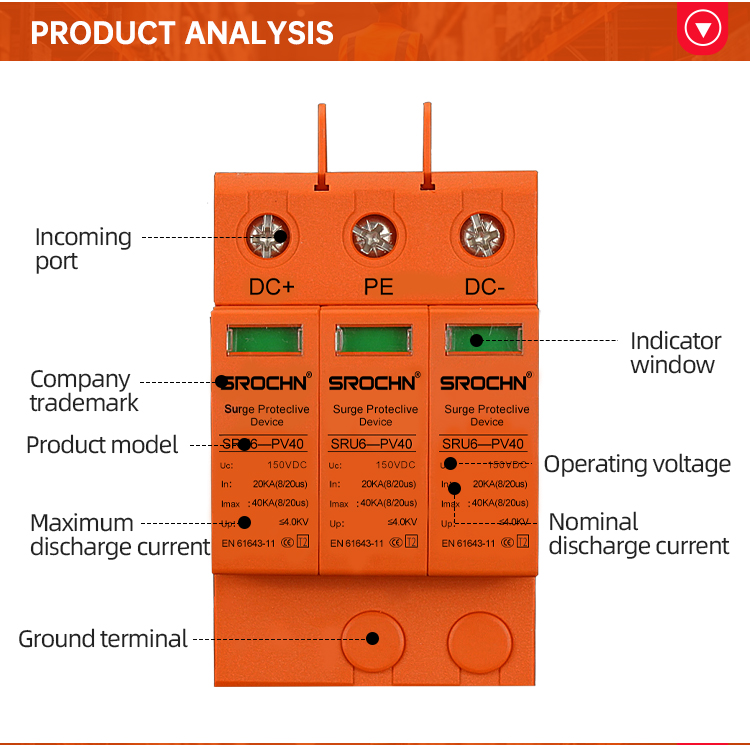

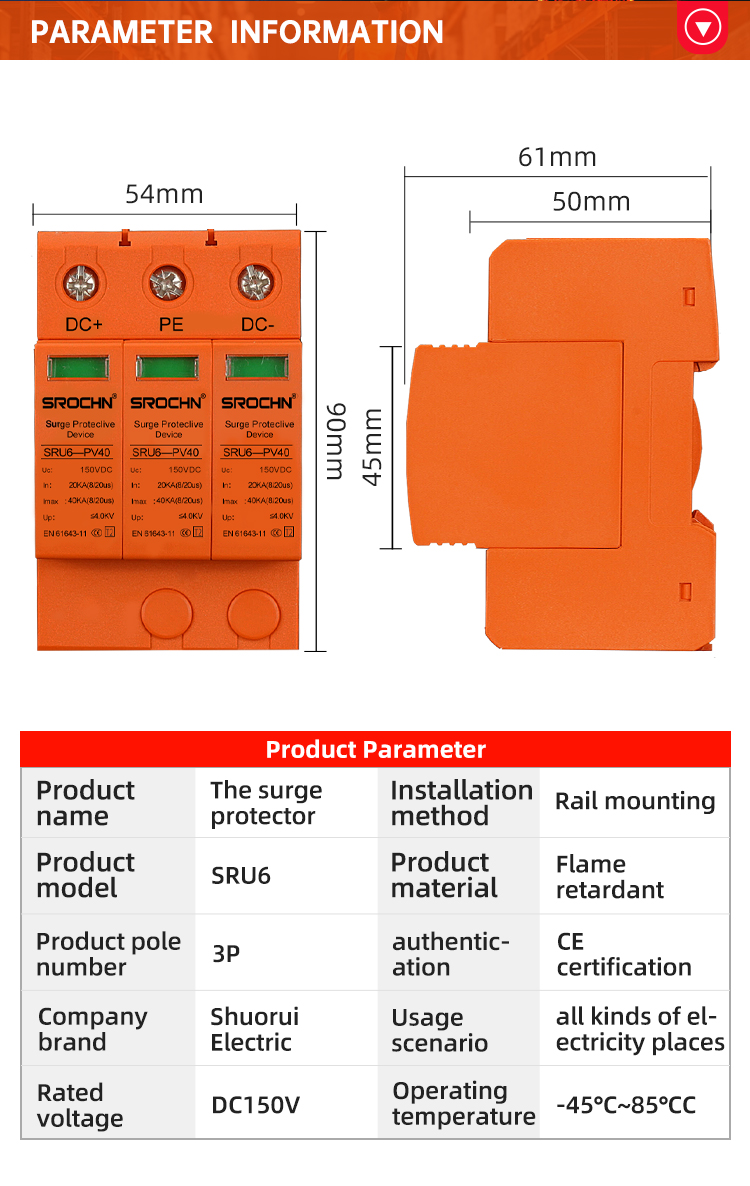

Especificações técnicas
Corrente máxima de descarga: 40kA (8/20μs)
Corrente de descarga nominal: 20kA (8/20μs)
Classificação do tipo: T2 de acordo com a norma IEC 6164311
Tensão nominal: 150 V CC
Número de polos: 3P (positivo, negativo, terra)

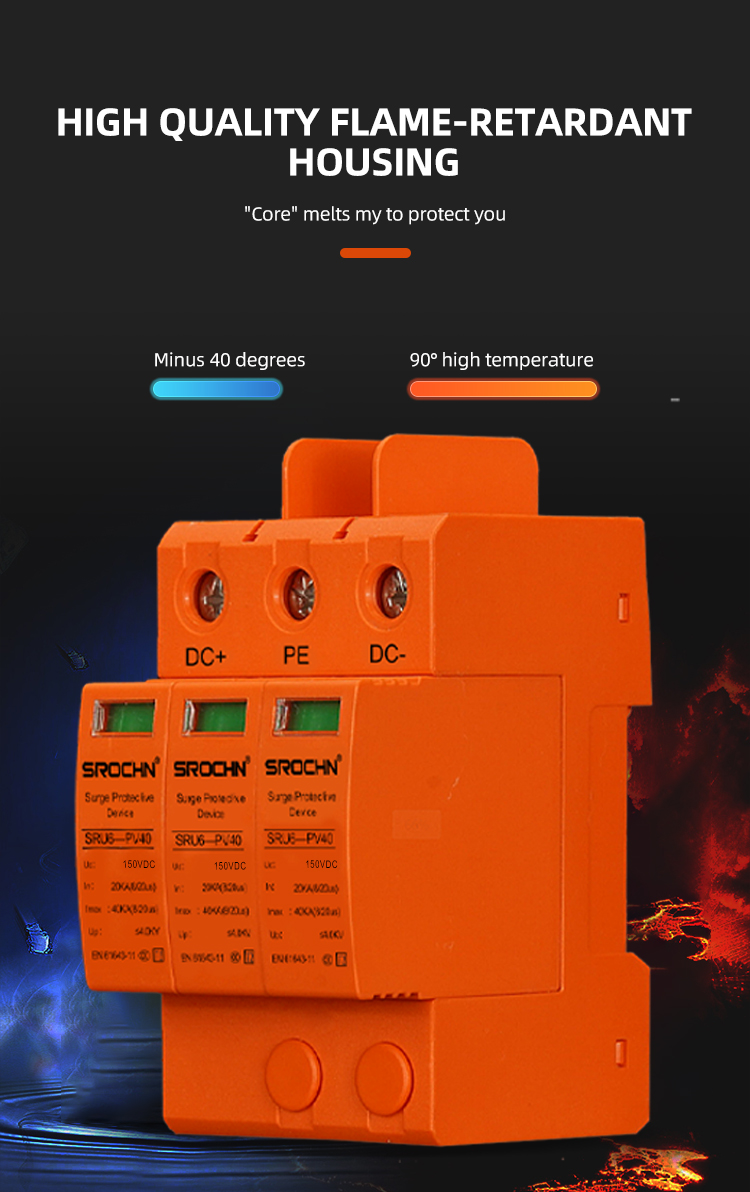

Material da carcaça: Plástico de alta qualidade (classificação UL94 V0)
Nível de proteção: Até ≤ 4,0 kV
Tempo de resposta:
Faixa de temperatura de operação: -45°C a +85°C
Método de montagem: compatível com trilho DIN de 35 mm
Indicação de estado: Indicador LED visual
Capacidade de conexão: 25 mm² máximo
Este dispositivo de proteção contra surtos combina tecnologia avançada com desempenho confiável, oferecendo proteção abrangente para sistemas de corrente contínua de média tensão contra descargas atmosféricas e sobretensões transitórias. Sua configuração tripolar, excelentes características de proteção e construção robusta o tornam a escolha ideal para garantir a segurança e a longevidade de equipamentos eletrônicos sensíveis em diversas aplicações industriais e comerciais. O dispositivo atende aos padrões internacionais e oferece tranquilidade por meio de seu desempenho comprovado em ambientes elétricos exigentes.
