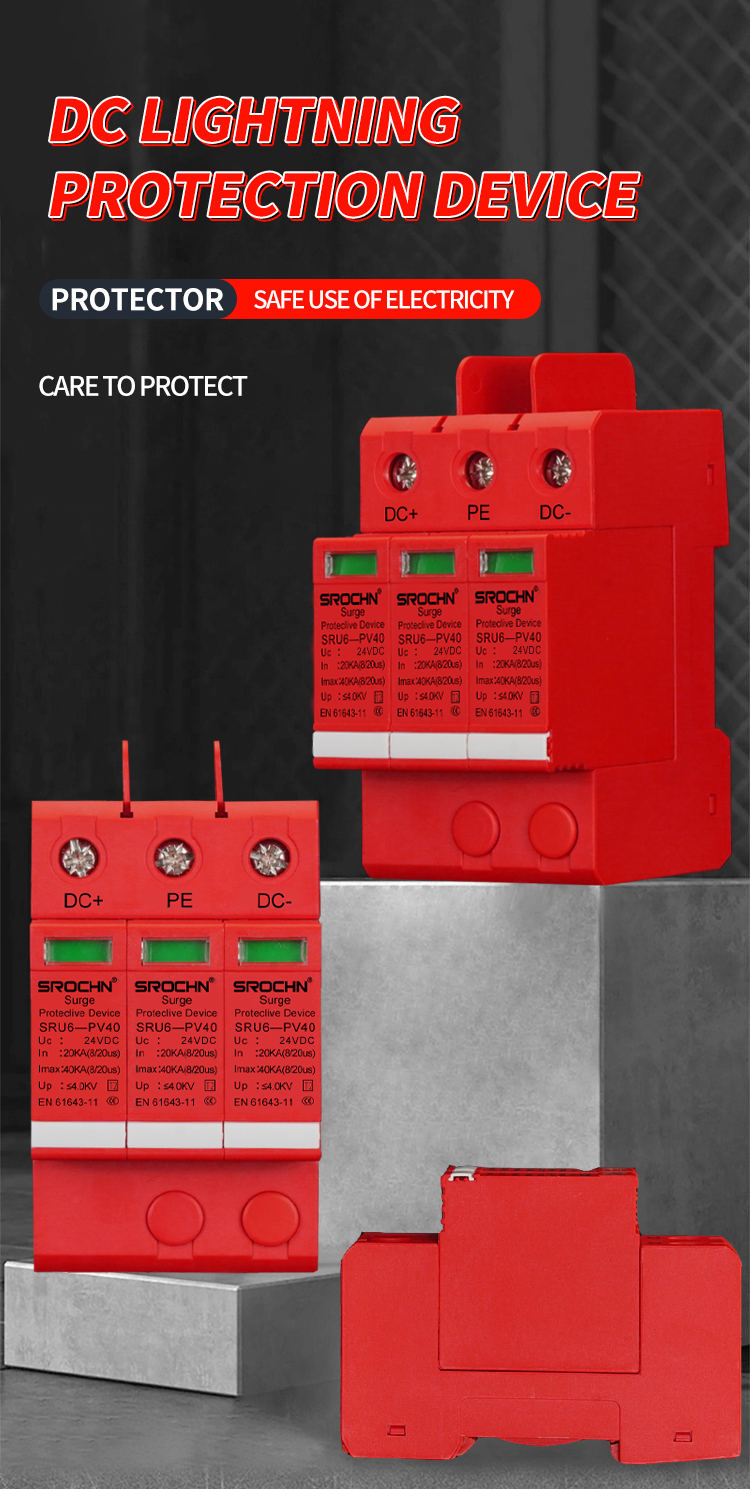

Dispositivo de proteção contra surtos T2 de 24 VCC com capacidade máxima de descarga de 40 kA
Principais características e vantagens
O dispositivo apresenta uma corrente de descarga padronizada de 20 kA, garantindo desempenho consistente sob condições de surto repetidas. Sua classificação T2 confirma a conformidade com as normas internacionais para equipamentos de proteção contra surtos, sendo projetado especificamente para lidar com efeitos indiretos de raios e surtos de comutação em sistemas de distribuição elétrica. A classificação de 24 VCC o torna ideal para diversas aplicações de baixa tensão CC onde a proteção precisa contra surtos é essencial.

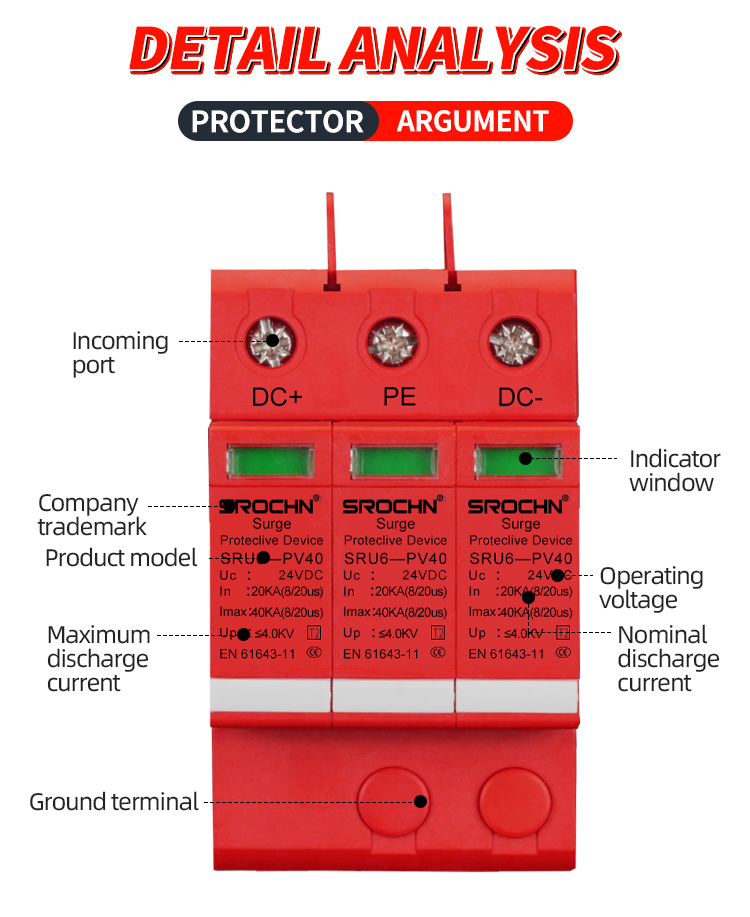

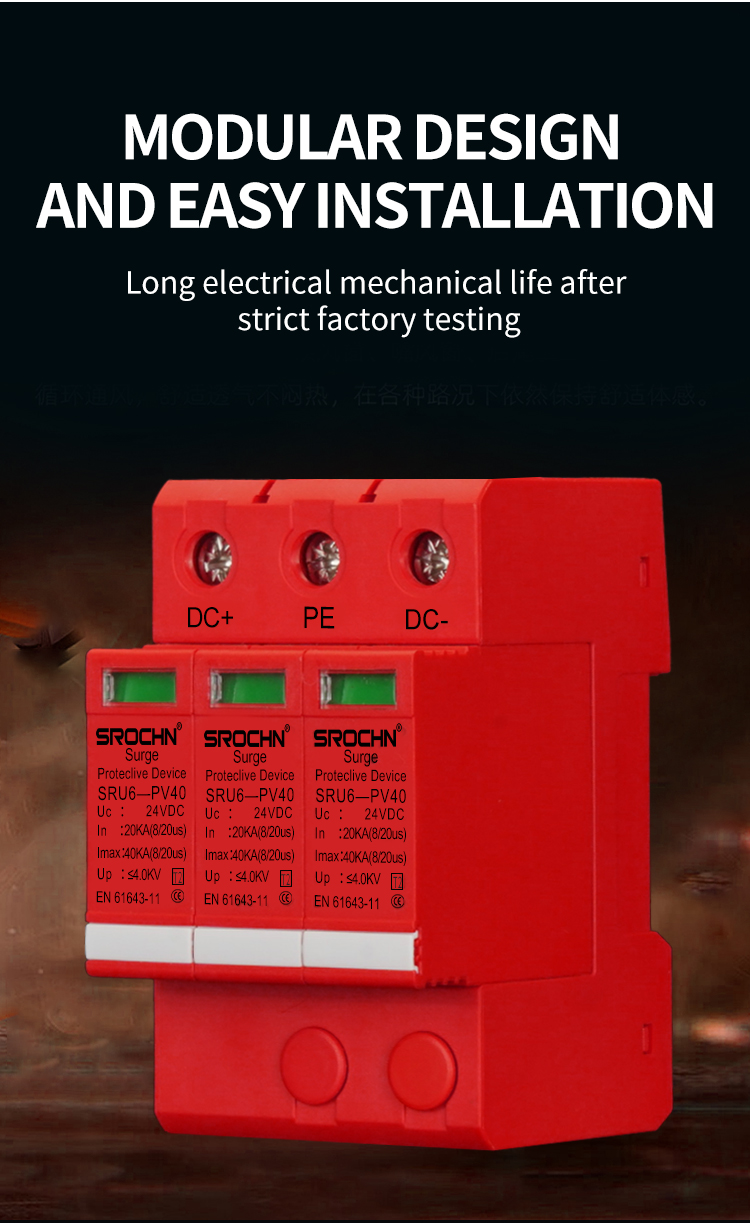

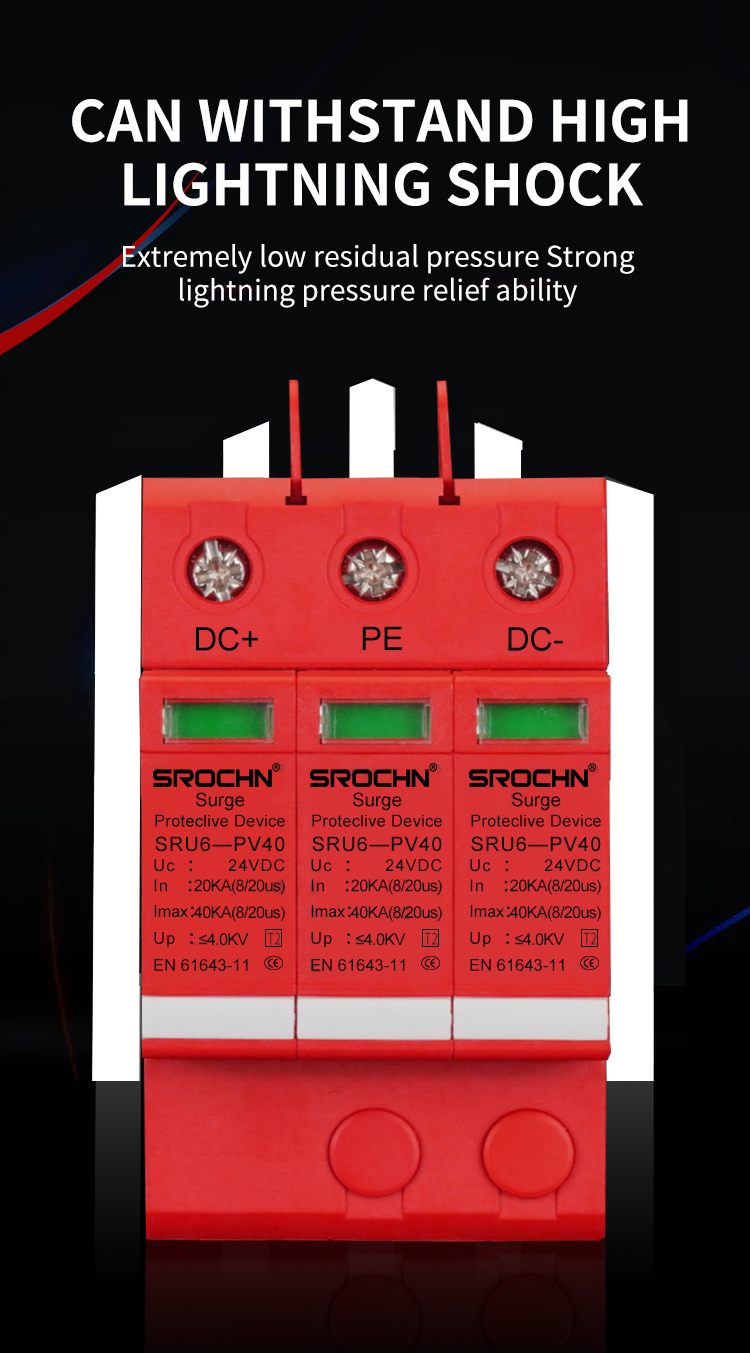

A configuração tripolar oferece proteção completa para as linhas positiva, negativa e de terra, garantindo proteção abrangente do sistema. A carcaça de plástico vermelho oferece excelentes propriedades de isolamento elétrico e alta visibilidade para fácil identificação em painéis elétricos. A proteção térmica integrada desconecta automaticamente a unidade em caso de sobrecarga, enquanto um indicador visual claro permite uma avaliação rápida da condição operacional do dispositivo.
Cenários de aplicação
Este dispositivo de proteção é particularmente adequado para sistemas de controle industrial, incluindo PLCs, sensores e equipamentos de automação que operam em 24 VCC. Ele fornece proteção essencial para sistemas de segurança e vigilância, sistemas de controle de acesso e sistemas de iluminação de emergência. A unidade também é apropriada para equipamentos de telecomunicações, sistemas de alimentação de estações base e fontes de alimentação CC de baixa tensão em diversos dispositivos eletrônicos.
Outras aplicações incluem a proteção de equipamentos de teste automotivo, instrumentos de laboratório e sistemas de distribuição de energia de baixa tensão. O dispositivo também é utilizado em sistemas de energia renovável, particularmente em circuitos de monitoramento e controle de instalações de energia solar. Seu design compacto e desempenho confiável o tornam adequado tanto para aplicações internas quanto externas protegidas, quando devidamente encapsulado.

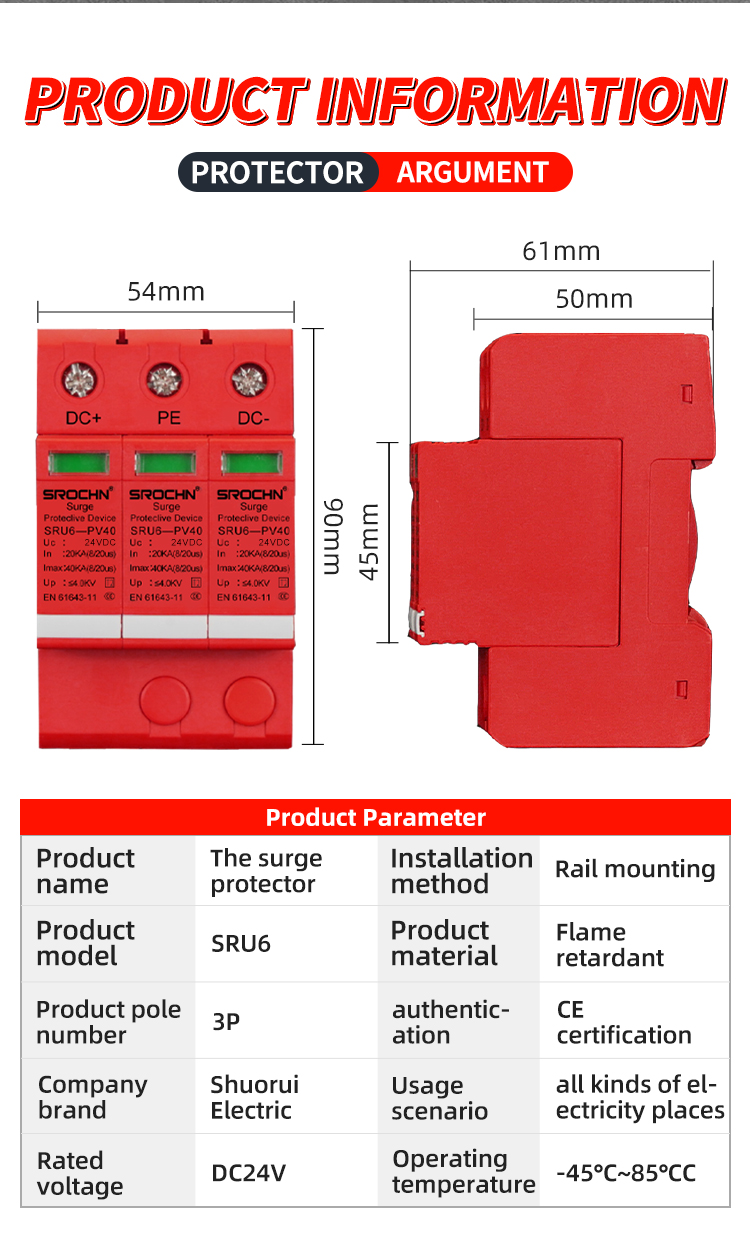

Especificações técnicas
Corrente máxima de descarga: 40kA (8/20μs)
Corrente de descarga padrão: 20kA (8/20μs)
Tipo: T2
Tensão nominal: 24 VCC
Nível de proteção: ≤4,0kV
Material da carcaça: Plástico (em conformidade com a norma UL94 V0)
Cor da carcaça: Vermelha
Tempo de resposta:

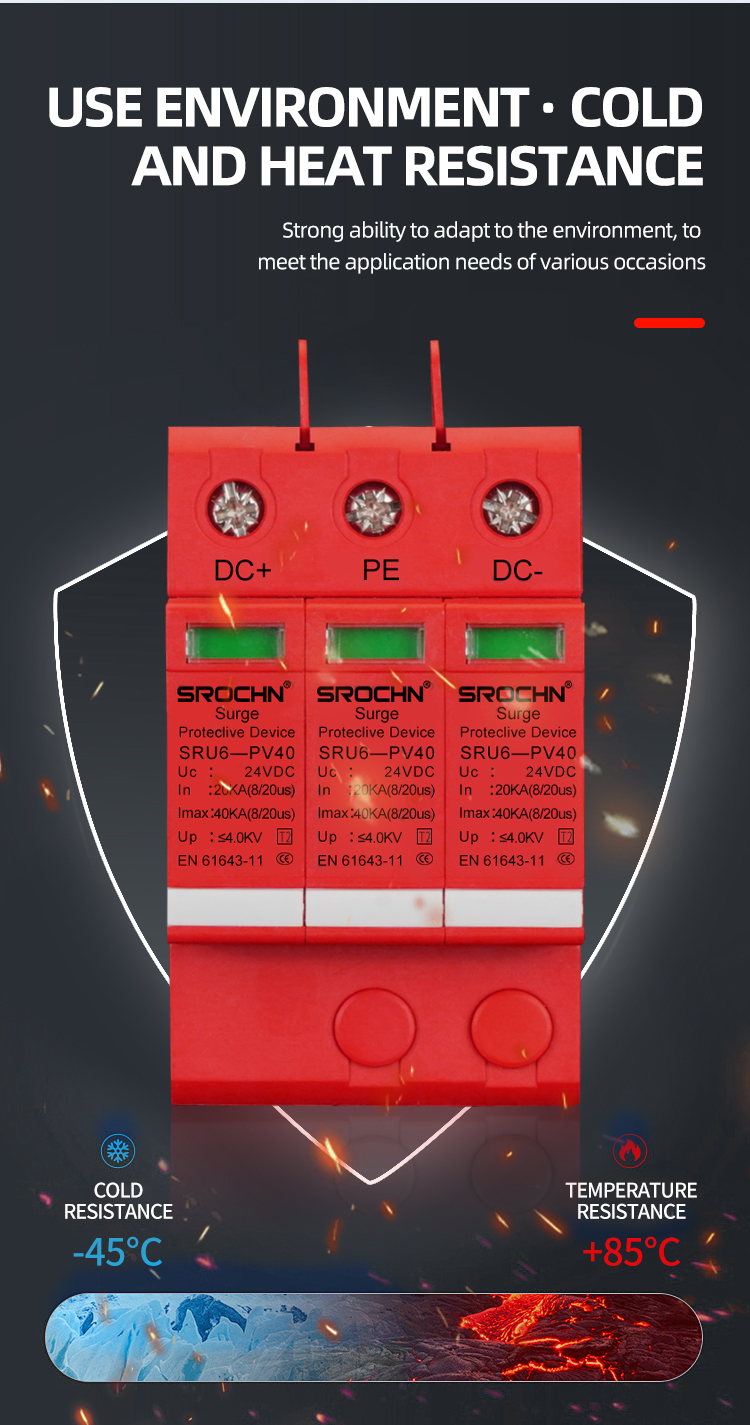

Faixa de temperatura de operação: -45°C a +80°C
Método de conexão: Terminais de parafuso

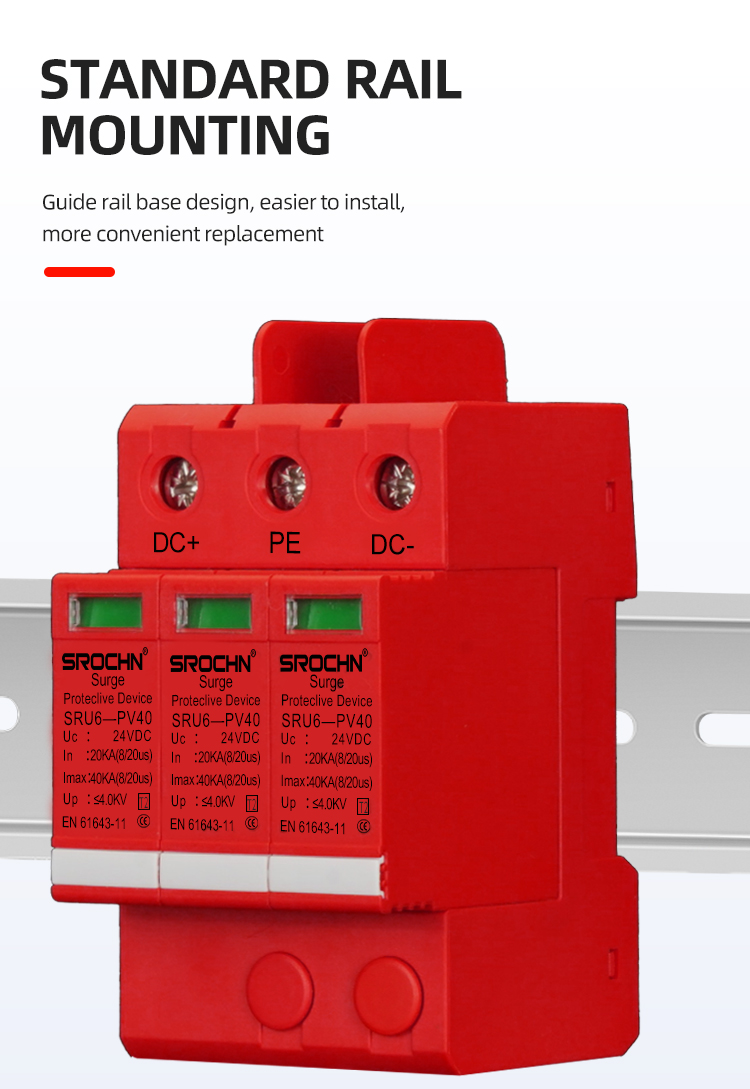

Montagem: Trilho DIN (35mm)

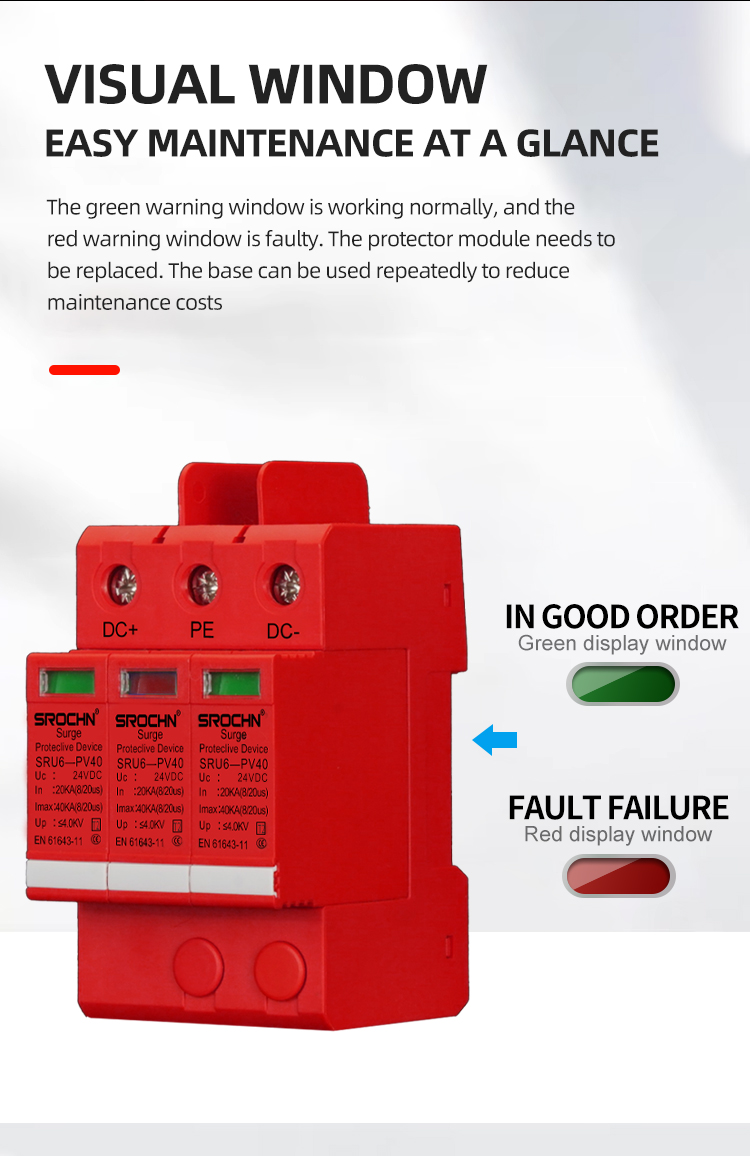

Indicação de estado: Indicador visual
Conformidade com as normas: IEC 6164311
Grau de proteção: IP20
Características de desempenho
O dispositivo mantém características de desempenho estáveis ao longo de sua vida útil, demonstrando capacidade consistente de lidar com surtos sob diversas condições ambientais. O projeto prioriza a confiabilidade e a segurança, incorporando recursos que garantem o funcionamento adequado em sistemas de corrente contínua de baixa tensão. O produto atende aos padrões internacionais relevantes para dispositivos de proteção contra surtos, oferecendo garantia de qualidade e desempenho para aplicações de proteção de sistemas elétricos. A carcaça vermelha proporciona visibilidade para segurança e fácil identificação em painéis elétricos complexos, enquanto o design compacto permite o uso eficiente do espaço em armários de controle e caixas de distribuição.
