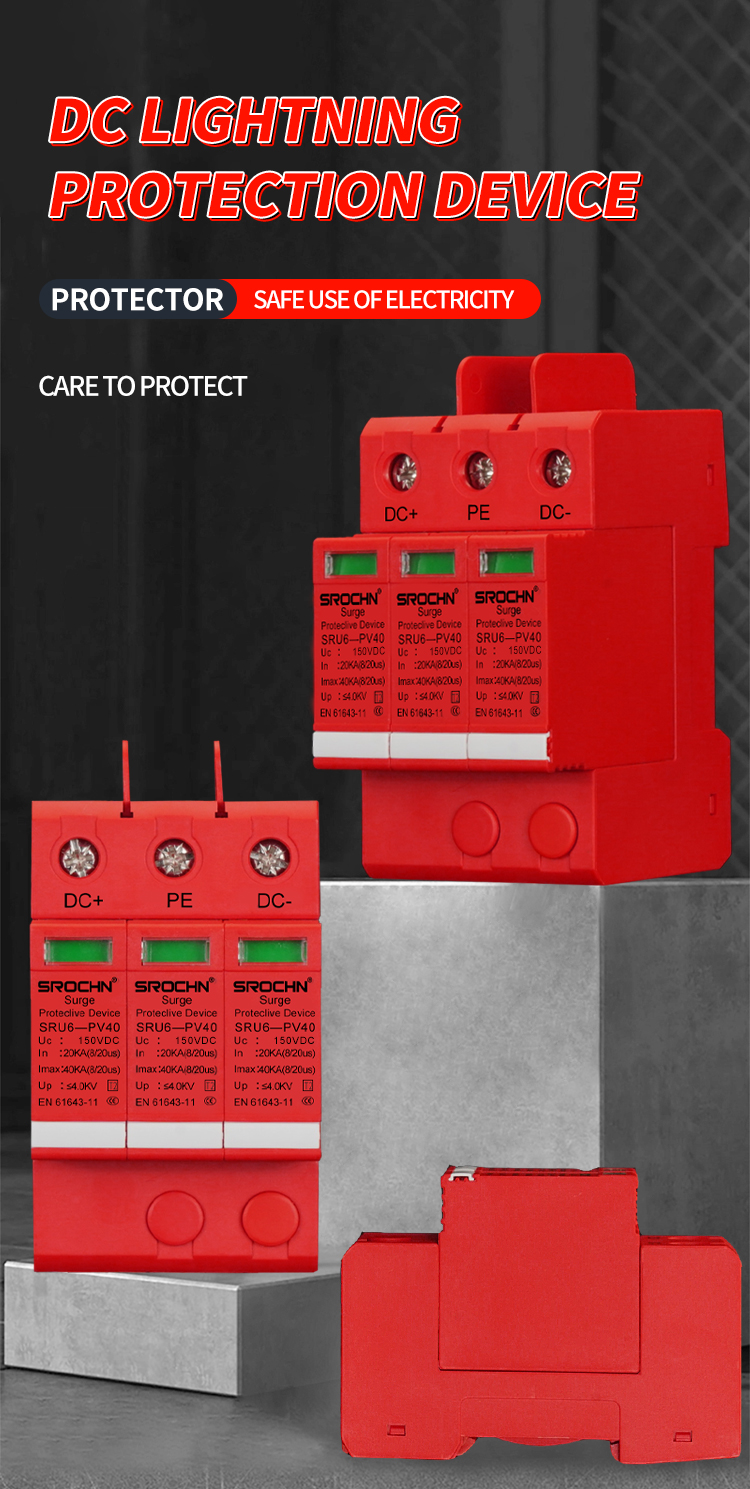

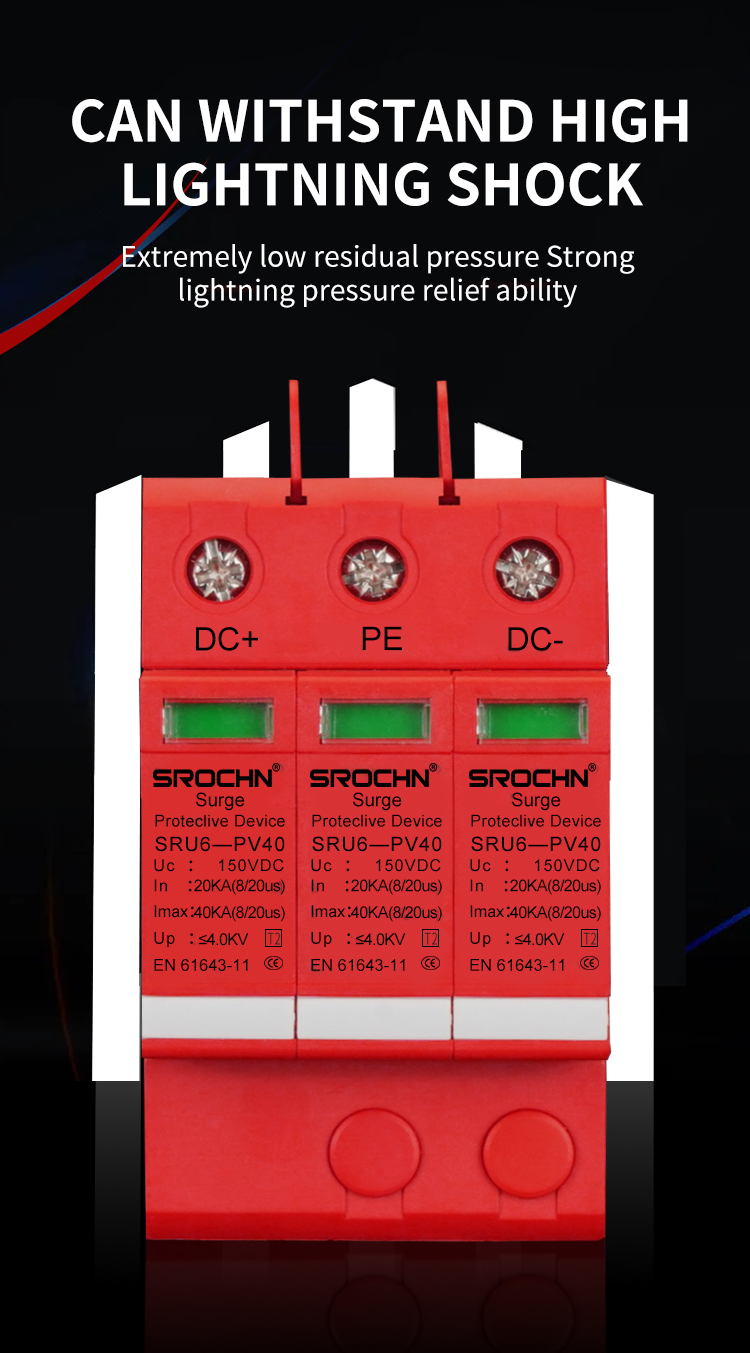

Dispositivo de proteção contra surtos de 150 VCC, classe T2, com capacidade de descarga de 40 kA.
Características técnicas
O dispositivo incorpora um design tripolar que oferece proteção abrangente para as linhas positiva, negativa e de terra em sistemas de corrente contínua. Sua capacidade de descarga padrão de 20 kA garante desempenho consistente em condições normais de surto, enquanto a classificação máxima de 40 kA oferece proteção contra eventos elétricos mais severos. A classificação T2 indica conformidade com as normas internacionais para dispositivos de proteção contra surtos, particularmente para lidar com efeitos indiretos de raios.

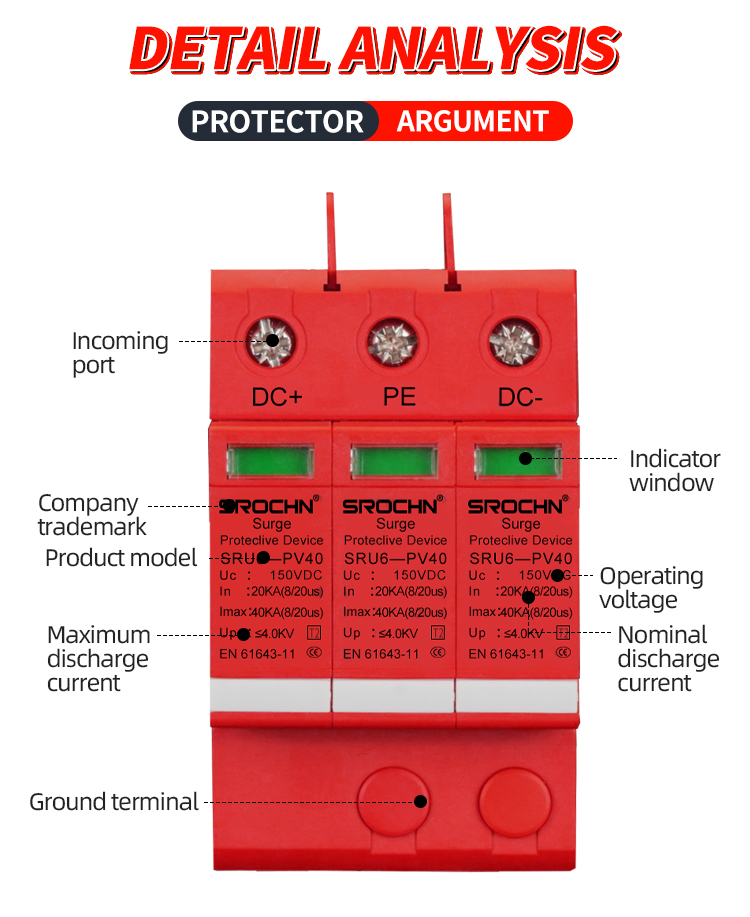

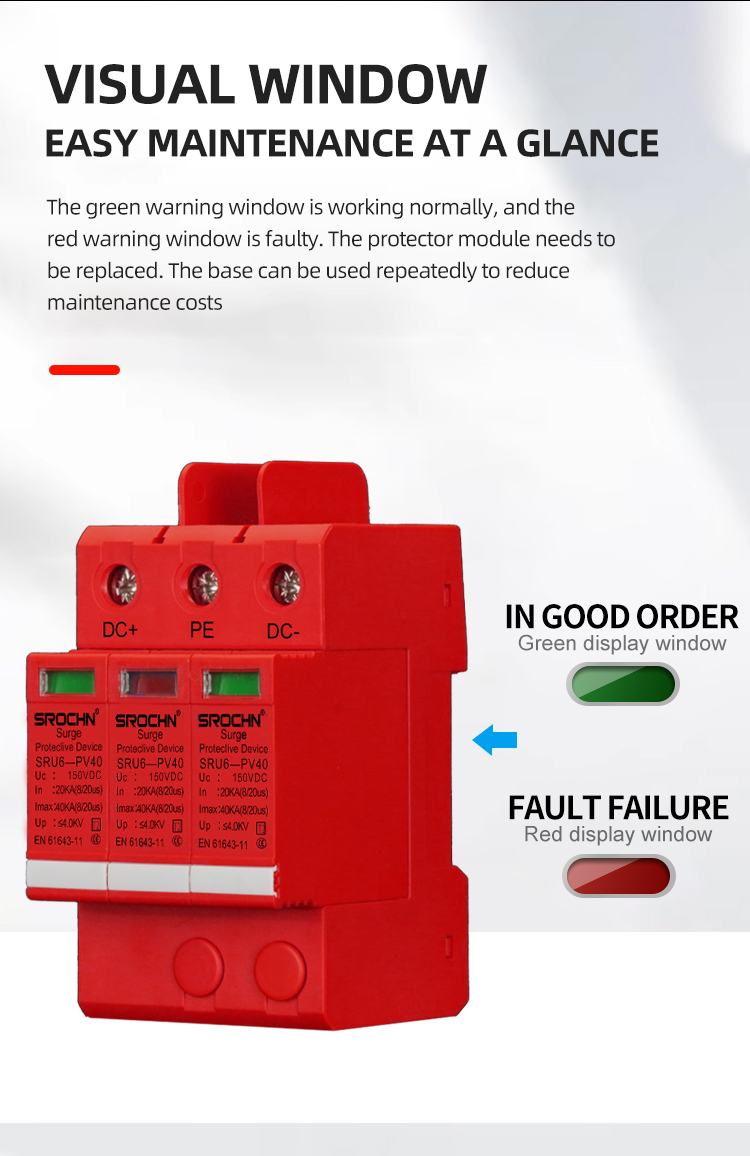

O mecanismo de desconexão térmica integrado aumenta a segurança, isolando automaticamente o dispositivo em situações de sobrecarga. Um indicador visual de status permite uma rápida avaliação operacional, enquanto o design para montagem em trilho DIN facilita a instalação em caixas elétricas padrão. As conexões com terminais de parafuso proporcionam uma fiação segura para um desempenho confiável a longo prazo.
Cenários de aplicação
Este dispositivo de proteção é adequado para uso em sistemas fotovoltaicos, particularmente para proteger o lado CC de instalações solares e controladores de carga. As aplicações industriais incluem a proteção de acionamentos de motores, sistemas de controle e equipamentos de automação que operam em 150 VCC. O dispositivo também oferece proteção eficaz contra surtos para infraestrutura de telecomunicações, sistemas de alimentação de estações base e diversas fontes de alimentação CC industriais.
Outras aplicações incluem equipamentos de carregamento de veículos elétricos, sistemas de sinalização ferroviária e instalações de energia de reserva. A unidade pode ser usada tanto em ambientes internos quanto externos protegidos, quando instalada em invólucros apropriados, oferecendo soluções de proteção versáteis para diferentes sistemas elétricos.

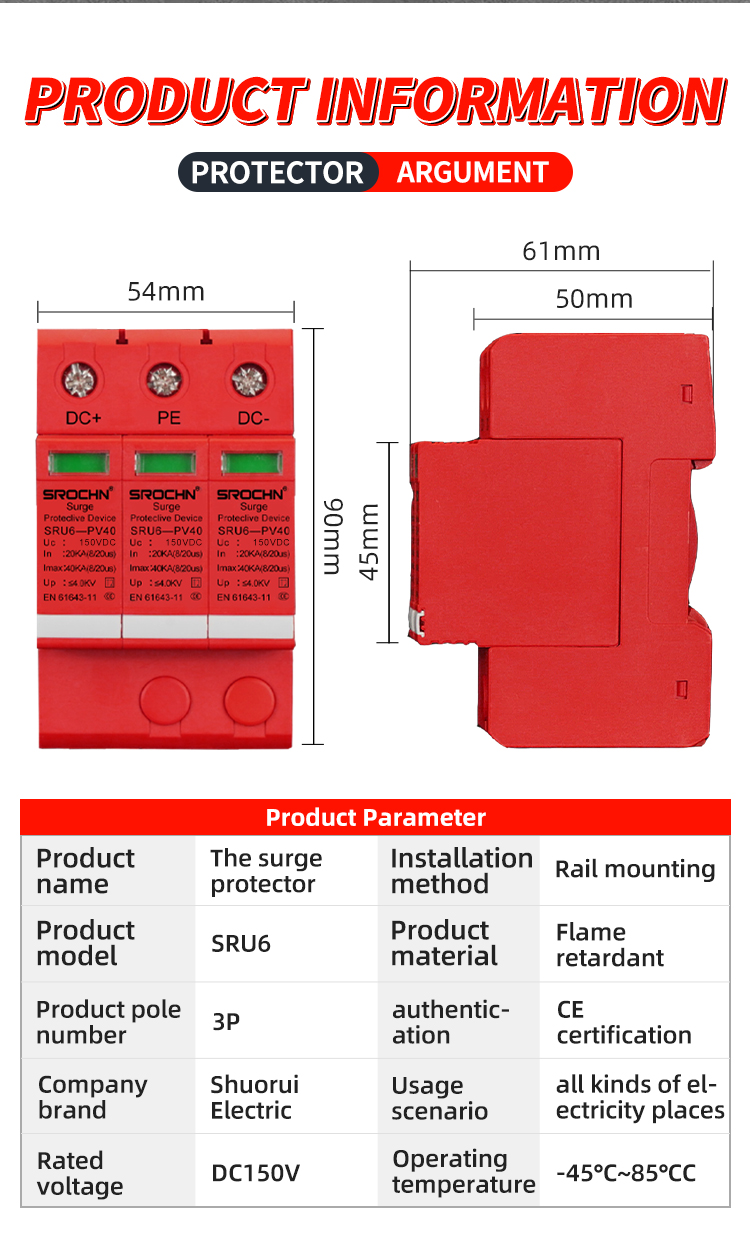

Especificações técnicas
Corrente máxima de descarga: 40kA (8/20μs)
Corrente de descarga padrão: 20kA (8/20μs)
Tipo: T2
Tensão nominal: 150 VCC
Nível de proteção: ≤4,0kV
Número de polos: 3P
Material da carcaça: Plástico
Modo de proteção: Linha a linha e linha a terra
Tempo de resposta:

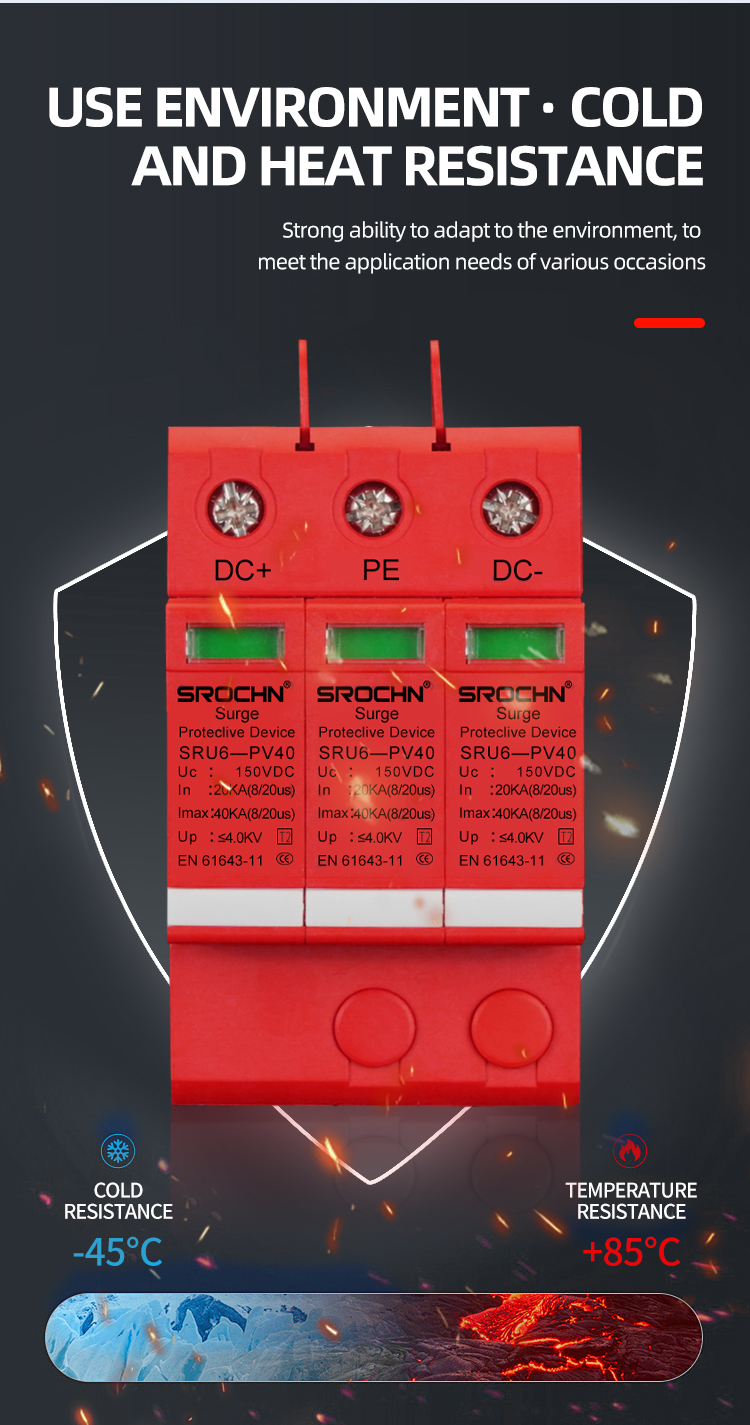

Temperatura de operação: -45°C a +85°C

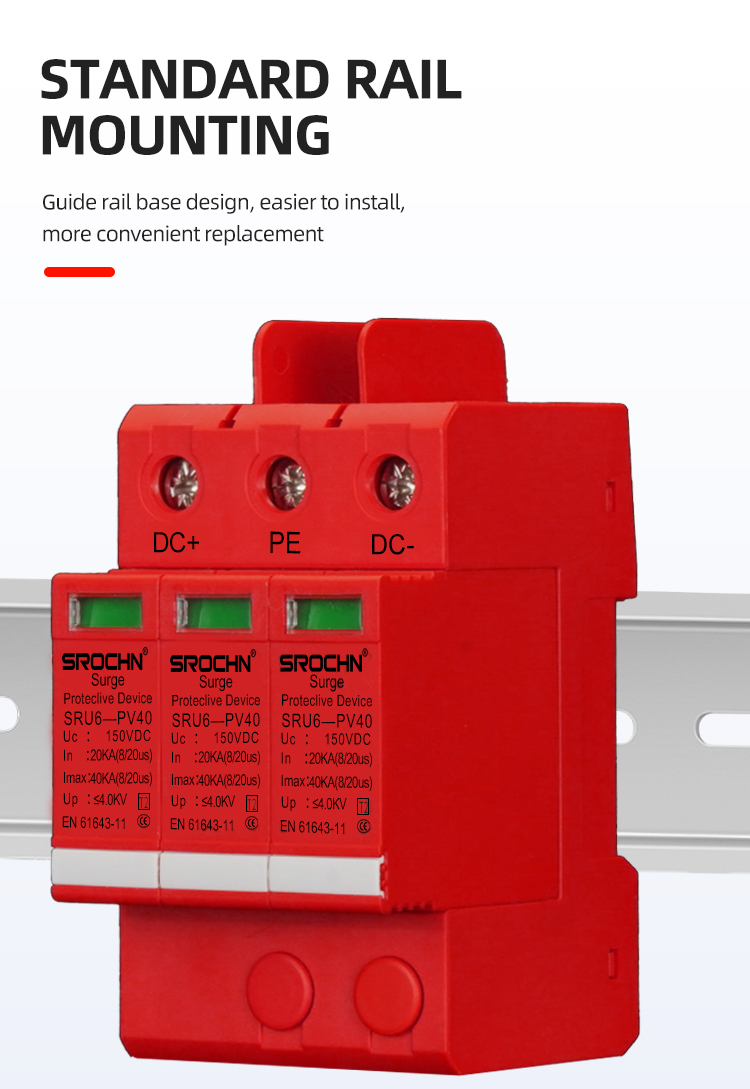

Montagem: Trilho DIN (35mm)
Conexão: Terminais de parafuso
Indicação de estado: Indicador visual
Normas: IEC 6164311
Características de desempenho
O dispositivo mantém características operacionais estáveis em toda a sua faixa de temperatura especificada, proporcionando proteção consistente contra surtos durante toda a sua vida útil. O projeto prioriza a confiabilidade e a segurança, com atenção especial à operação adequada sob condições de tensão CC. O produto atende aos padrões internacionais relevantes para dispositivos de proteção contra surtos, garantindo qualidade e desempenho para aplicações de proteção de sistemas elétricos.
