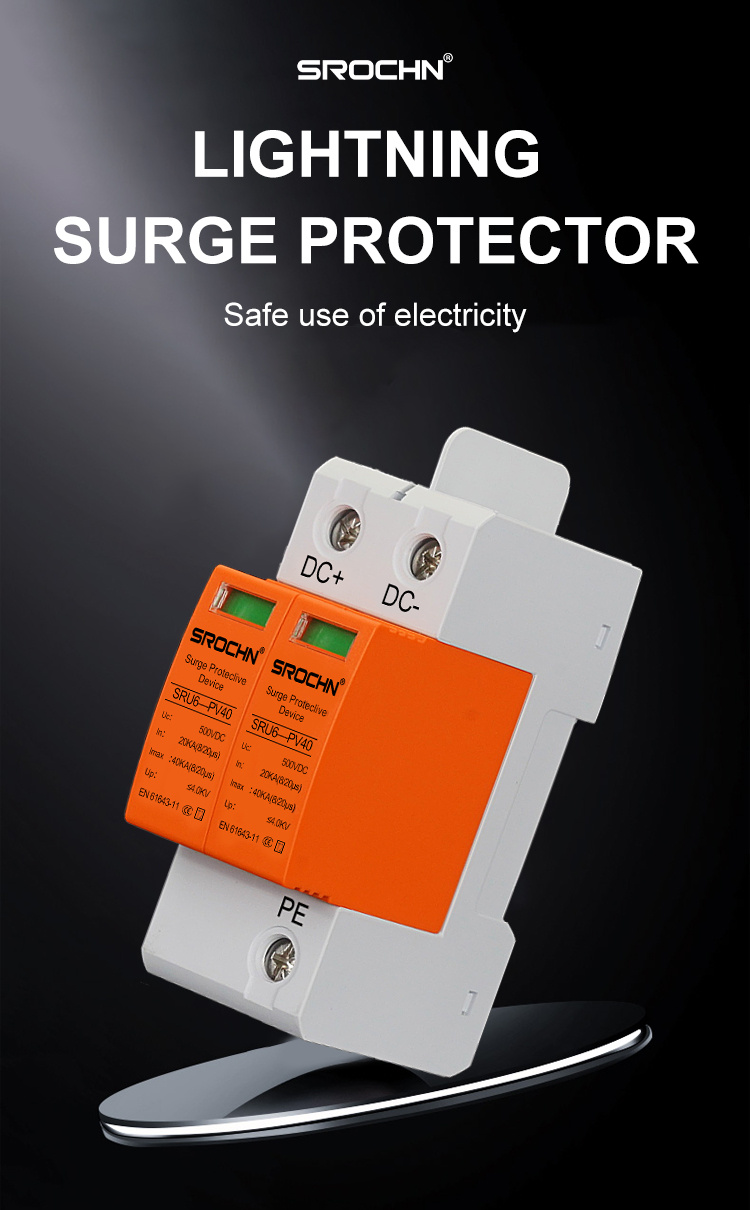

Dispositif de protection contre les surtensions 2P 500 V CC T2 40 kA (SPD 20 kA) pour systèmes CC moyenne tension
Principales caractéristiques et avantages
• Protection contre les surtensions moyennes en courant continu : spécialement conçue pour les systèmes 500 V CC, elle assure une protection bipolaire fiable pour les équipements critiques.

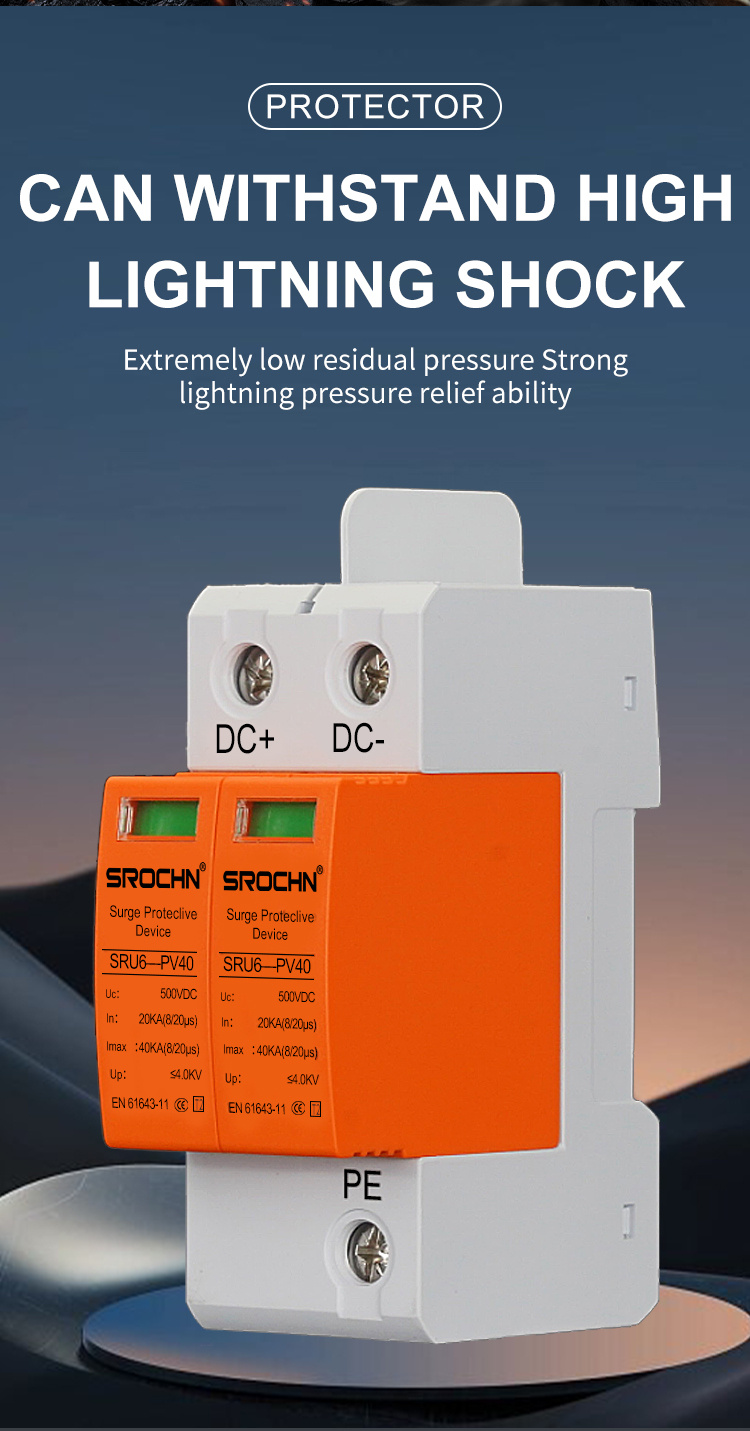

• Capacité de surtension élevée : un courant de décharge maximal de 40 kA (8/20 µs) assure une protection robuste contre les impacts de foudre directs et indirects.
• Technologie de protection avancée : Utilise des varistances à oxyde métallique de haute qualité avec un temps de réponse ultrarapide (
• Mécanismes de sécurité améliorés : une protection thermique intégrée et un système de fonctionnement à sécurité intégrée empêchent les défaillances catastrophiques.

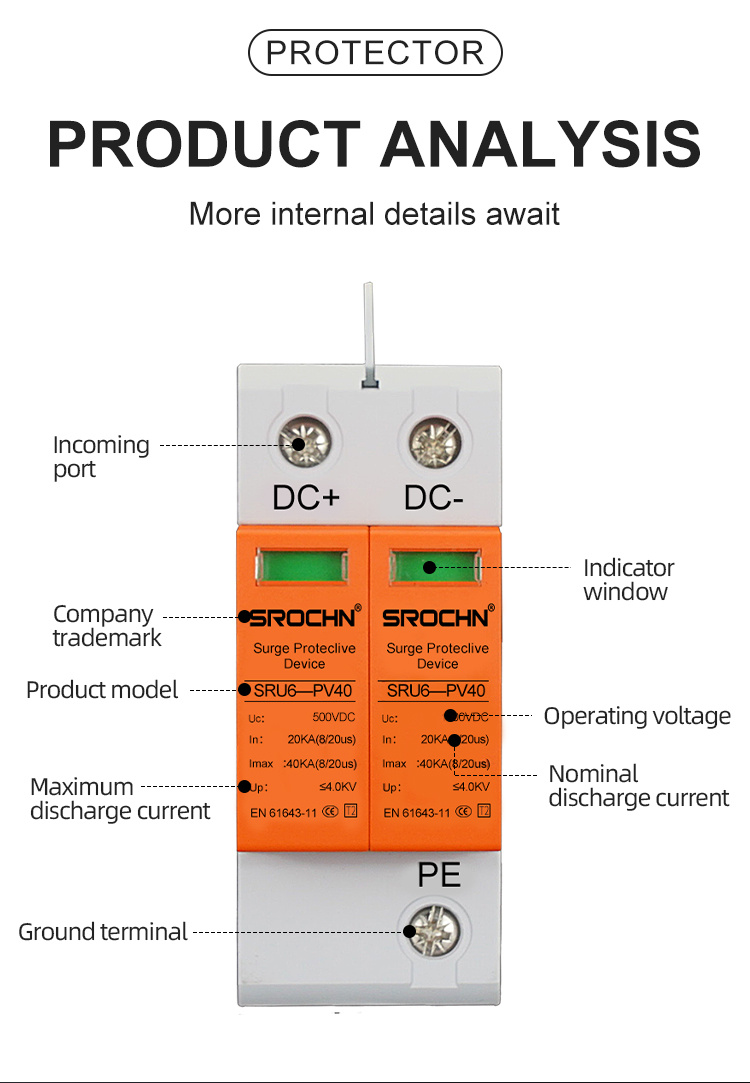

• Surveillance visuelle de l'état : des indicateurs LED clairs fournissent en temps réel l'état de fonctionnement et l'indication de fin de vie.
• Installation facile : le montage sur rail DIN avec bornes à vis simplifie l'installation
• Fonctionnement sur une large plage de températures : Maintient des performances stables dans une plage de températures allant de -45 °C à +85 °C
• Conformité aux normes internationales : Répond aux normes de sécurité IEC 6164311 et EN 6164311
Scénarios d'application
Systèmes d'automatisation industrielle : protègent les automates programmables, les variateurs de vitesse et les équipements de contrôle dans les installations de production.
Applications de l'énergie solaire : Protection des onduleurs solaires et des systèmes de surveillance dans les installations photovoltaïques
Infrastructure de télécommunications : assure la protection des équipements de communication et des dispositifs de réseau
Systèmes de transport : Garantit la fiabilité des équipements de signalisation et de contrôle dans les applications ferroviaires
Gestion des bâtiments : Protège les systèmes de sécurité et les équipements d'automatisation des bâtiments commerciaux
Applications marines : Convient aux systèmes électroniques et de navigation marins
Systèmes de stockage d'énergie : assurent la protection des systèmes de gestion des batteries dans les applications d'alimentation CC.

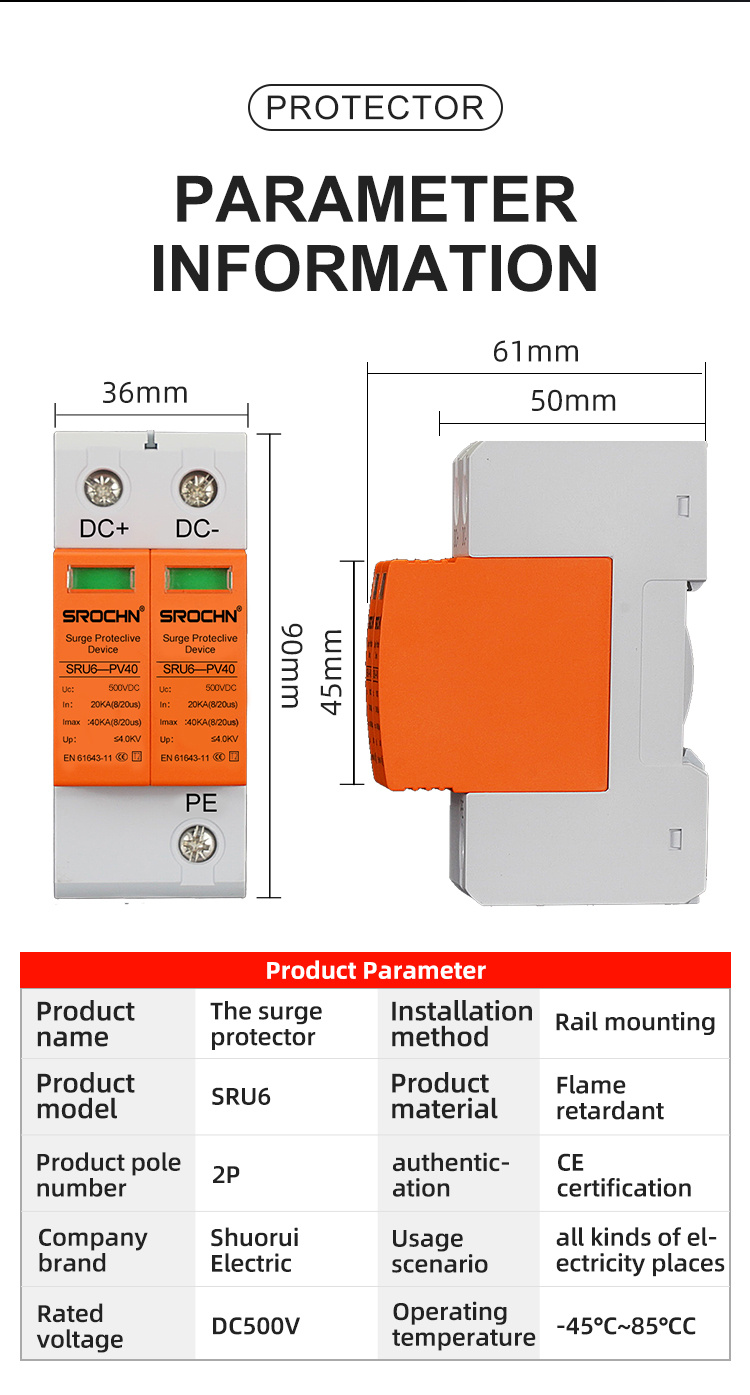

Spécifications techniques
Spécifications techniques

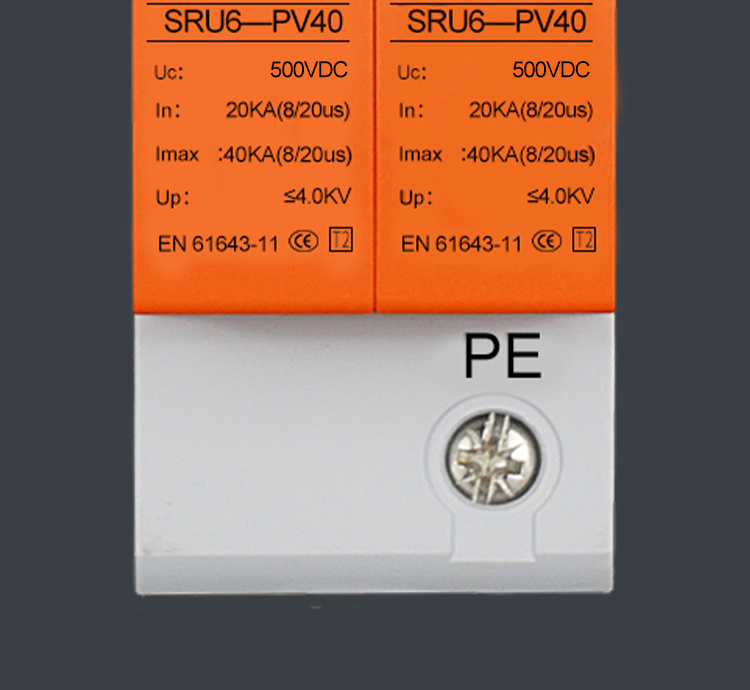

Courant de décharge maximal : 40 kA (8/20 µs)
Courant de décharge nominal : 20 kA (8/20 μs)
Tension nominale : 500 V CC
Niveau de protection : ≤ 4,0 kV
Niveau de protection : T2 (Classe II)
Nombre de pôles : 2P

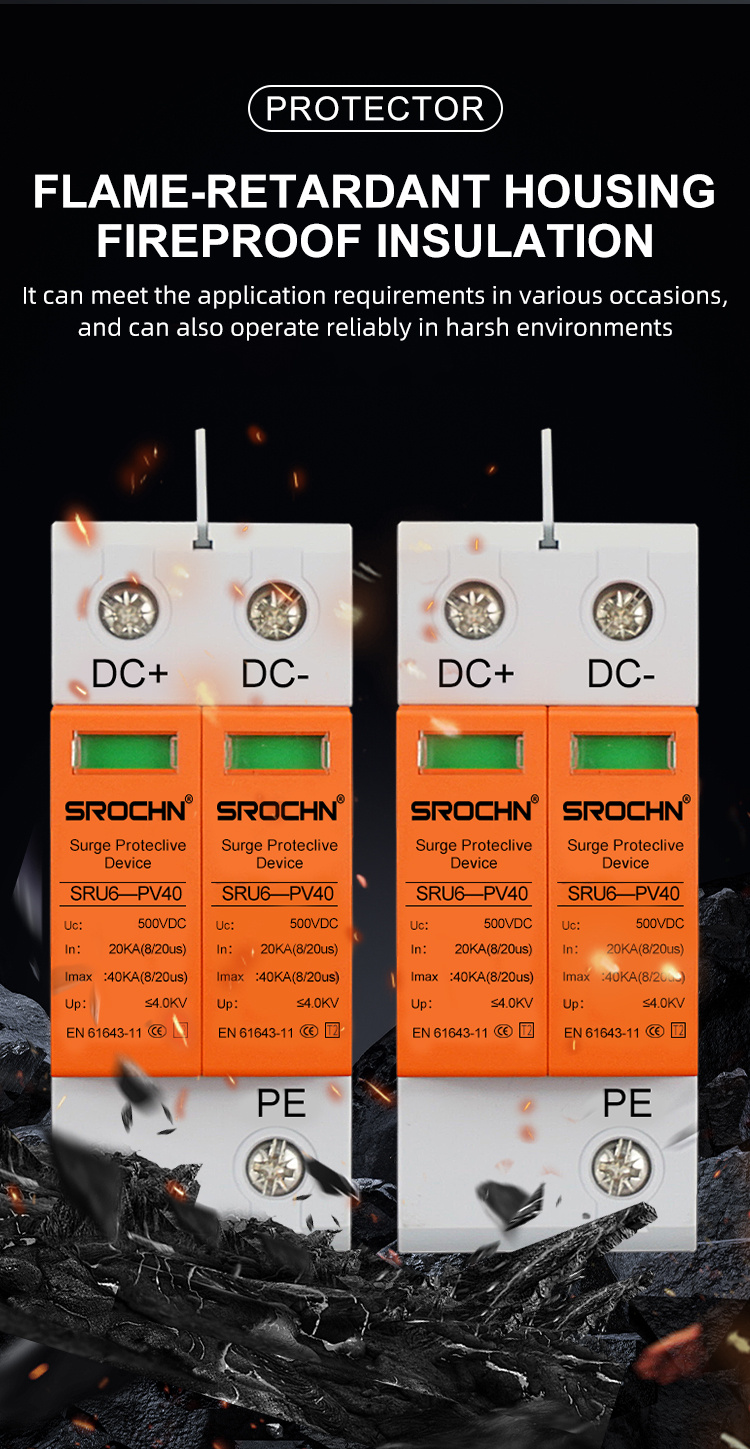

Matériau du boîtier : Plastique ignifugé (UL94 V0)
Temps de réponse :
Plage de températures de fonctionnement : -45 °C à +85 °C
Protection Mode: L+/L/PE
Type de connexion : Bornier à vis

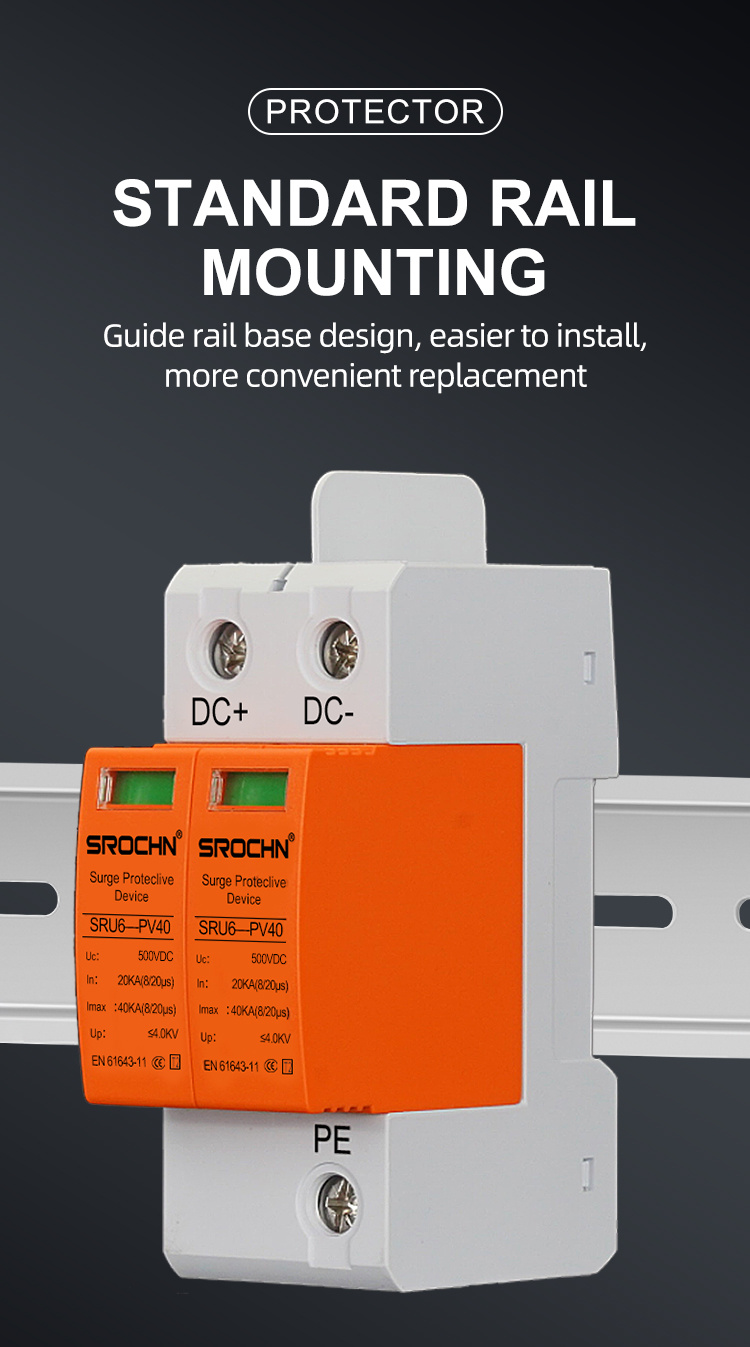

Montage : rail DIN (35 mm)
Degré de protection : IP20
Conformité aux normes : IEC 6164311, EN 6164311
Ce dispositif de protection contre les surtensions allie technologie de pointe et fiabilité, assurant une protection complète des systèmes CC moyenne tension contre les surtensions induites par la foudre et les surtensions transitoires. Sa configuration bipolaire, ses excellentes caractéristiques de protection et sa construction robuste en font un choix idéal pour garantir la sécurité et la longévité des équipements électroniques sensibles dans diverses applications industrielles. Conforme aux normes internationales, il offre une tranquillité d'esprit grâce à ses performances éprouvées dans les environnements électriques les plus exigeants.
