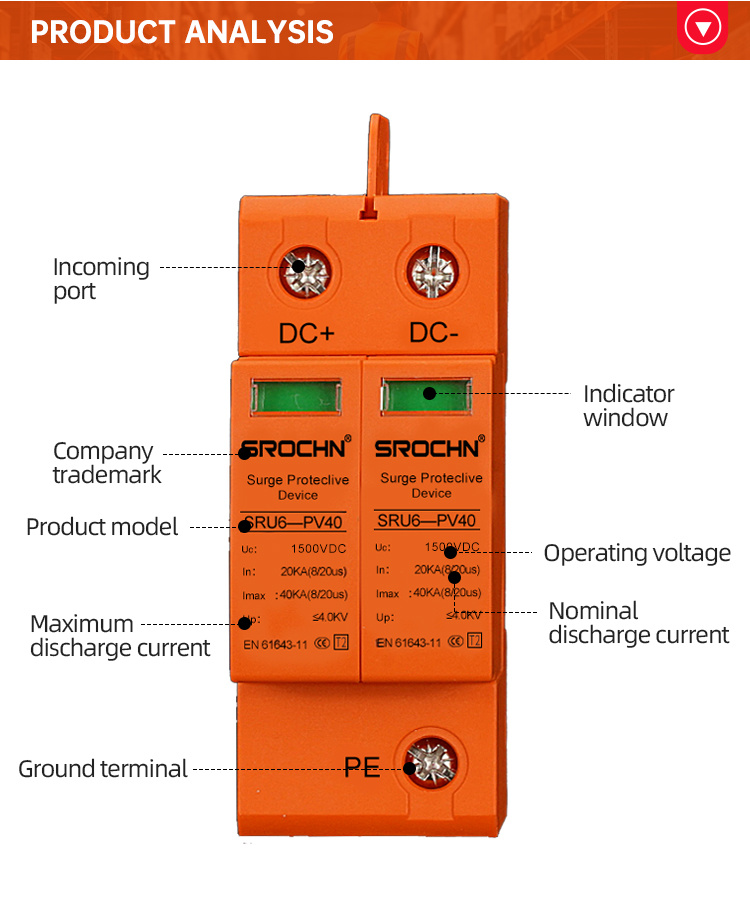

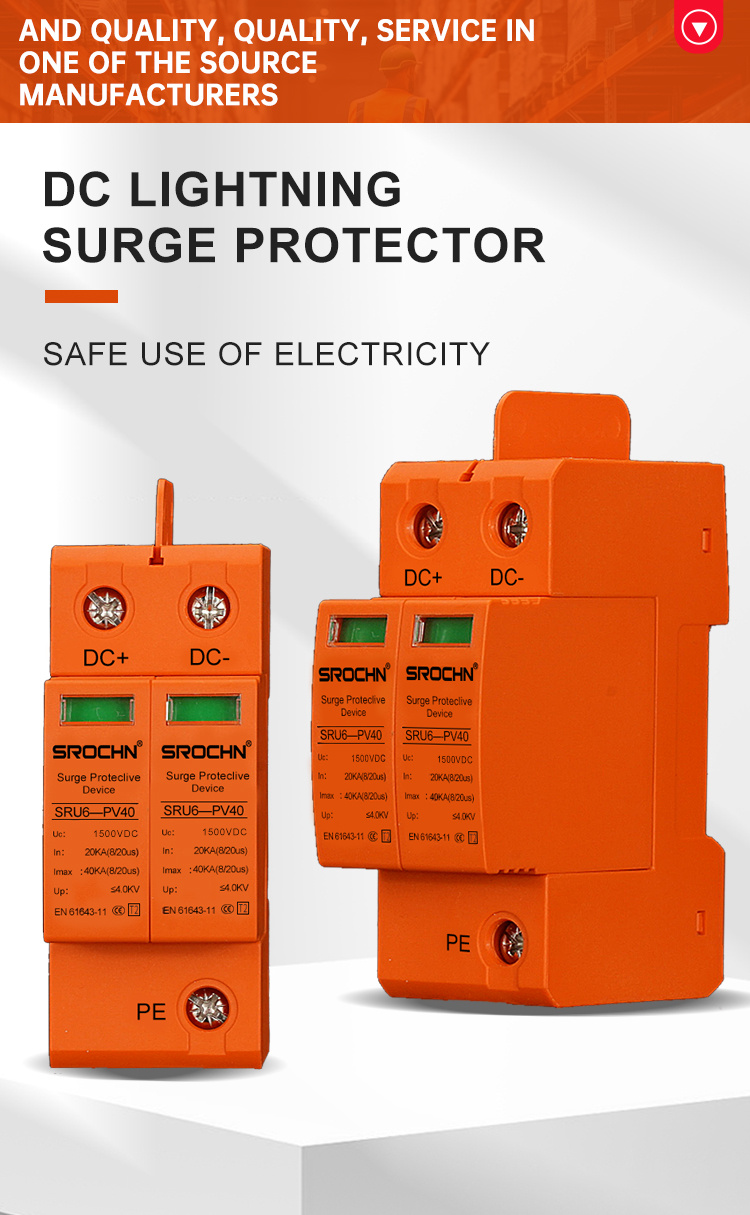

Dispositif de protection contre les surtensions orange 2P 1500 V CC T2 40 kA pour systèmes CC à très haute tension.
Principales caractéristiques et avantages
• Protection contre les surtensions extrêmes : Conçue spécifiquement pour les systèmes 1 500 V CC, elle offre une protection supérieure contre les surtensions pour les applications haute tension critiques.
• Boîtier orange haute visibilité : assure une identification et une maintenance aisées dans les tableaux électriques et les systèmes de distribution complexes.

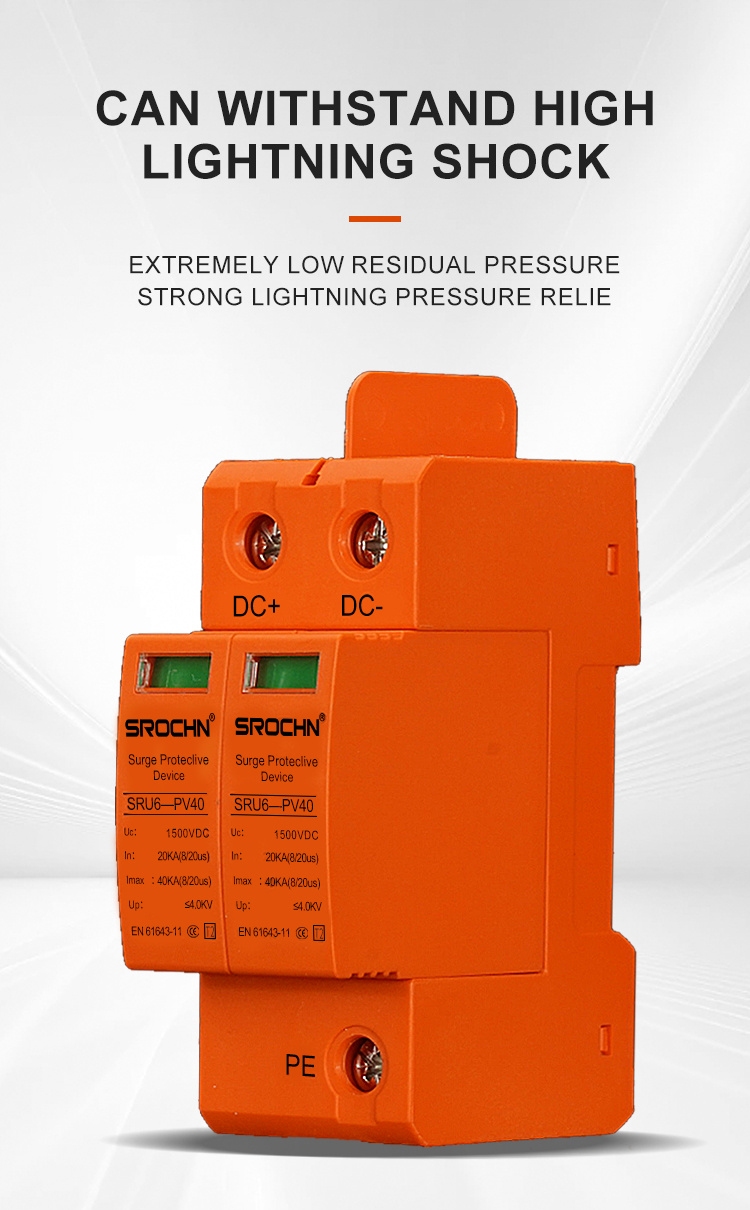

• Capacité exceptionnelle de gestion des surtensions : un courant de décharge maximal de 40 kA (8/20 µs) offre une protection robuste contre les violents impacts de foudre et les surtensions.
• Configuration optimisée pour l'espace : La conception compacte à 2 pôles maximise l'efficacité de l'espace dans les armoires et les coffrets de commande.
• Protection multi-étages avancée : utilise des varistances à oxyde métallique de haute qualité avec un temps de réponse ultrarapide (
• Systèmes de sécurité améliorés : une protection thermique intégrée et un mécanisme de sécurité intégré garantissent une sécurité maximale

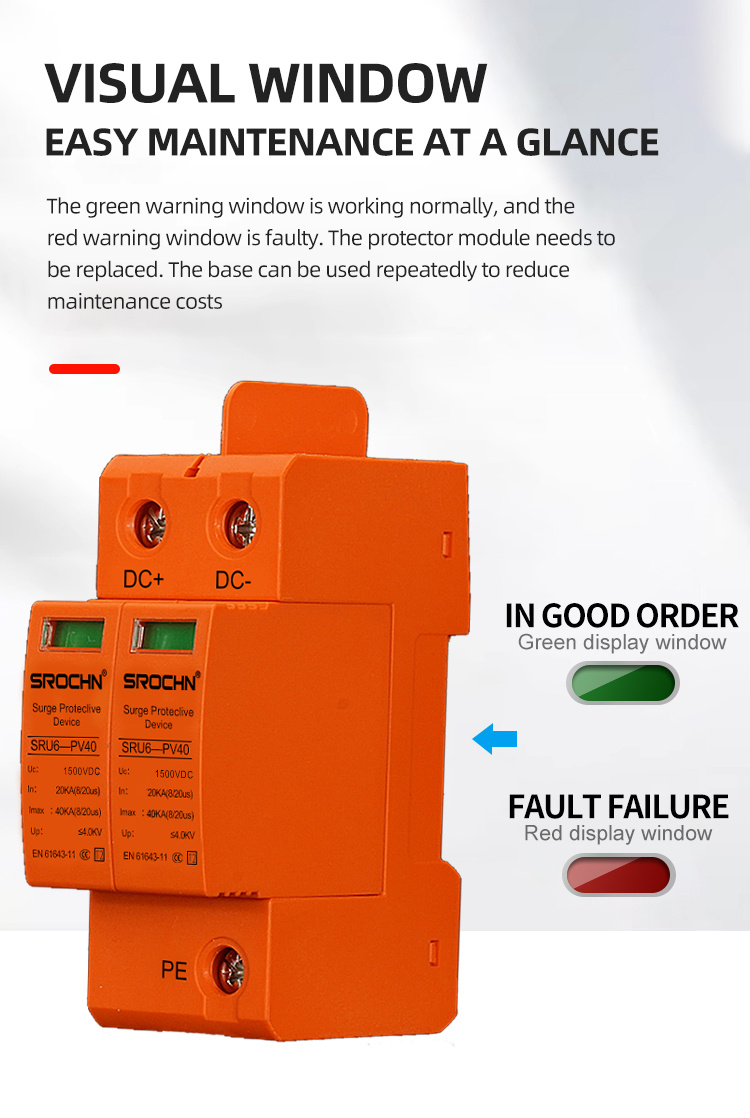

• Surveillance claire de l'état : Indicateurs LED visuels avec fonction de signalisation à distance pour une évaluation instantanée de l'état opérationnel
• Installation et maintenance faciles : montage sur rail DIN avec bornes à vis pour un déploiement et une maintenance rapides
Scénarios d'application
Systèmes haute tension industriels : Protègent les automates programmables, les variateurs de vitesse et les équipements de contrôle dans les installations de production industrielle lourde.
Centrales solaires à grande échelle : Protection des onduleurs solaires et des systèmes de surveillance dans les grandes centrales photovoltaïques
Infrastructure de recharge pour véhicules électriques : assure la protection des stations de recharge ultrarapides en courant continu et des réseaux de distribution d’énergie.
Systèmes d'électrification ferroviaire : Garantit la fiabilité des systèmes d'alimentation électrique et des équipements de signalisation dans les applications ferroviaires.
Systèmes de stockage d'énergie : Idéaux pour le stockage par batterie et les systèmes de conversion de puissance dans les applications ESS à grande échelle
Environnement marin et offshore : Convient aux systèmes électroniques marins et aux systèmes d'alimentation offshore dans des environnements difficiles.
Télécommunications : Protège les équipements de communication critiques dans les centres de données et les stations de base

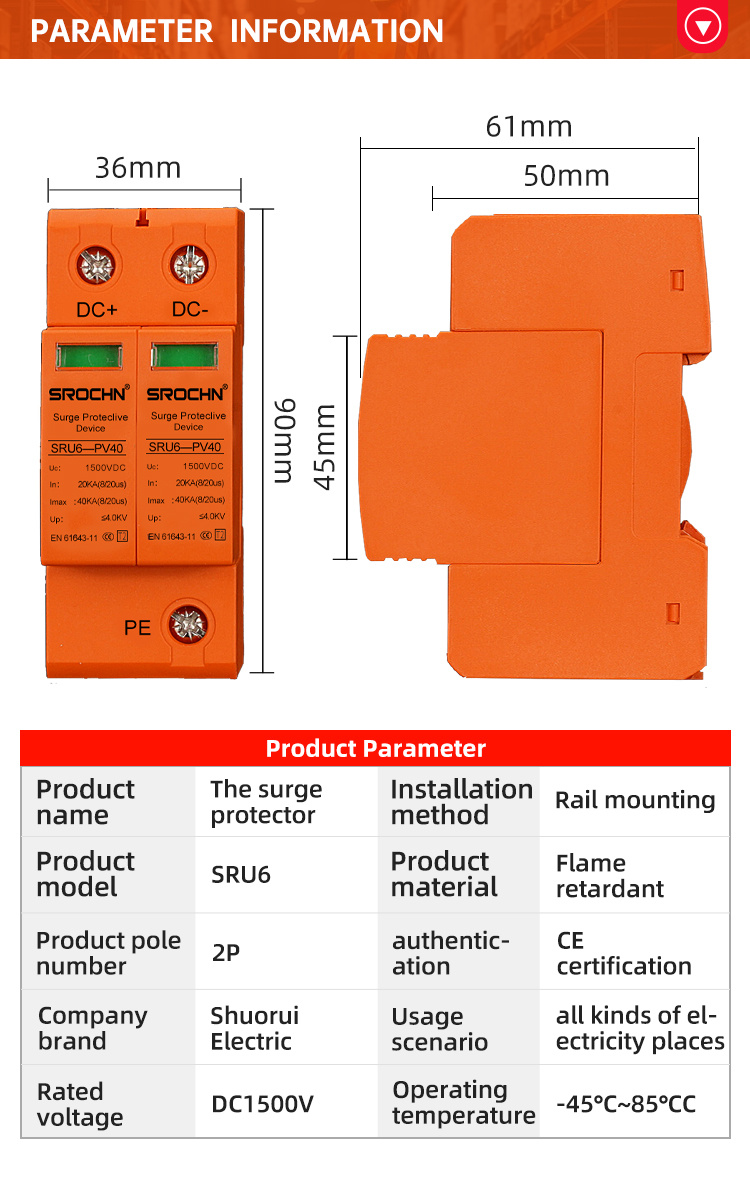

Spécifications techniques
Courant de décharge maximal : 40 kA (8/20 µs)
Courant de décharge nominal : 20 kA (8/20 μs)
Niveau de protection (montée) : ≤ 4,0 kV
Tension nominale : 1 500 V CC
Niveau de protection : T2 (Classe II)
Nombre de pôles : 2P

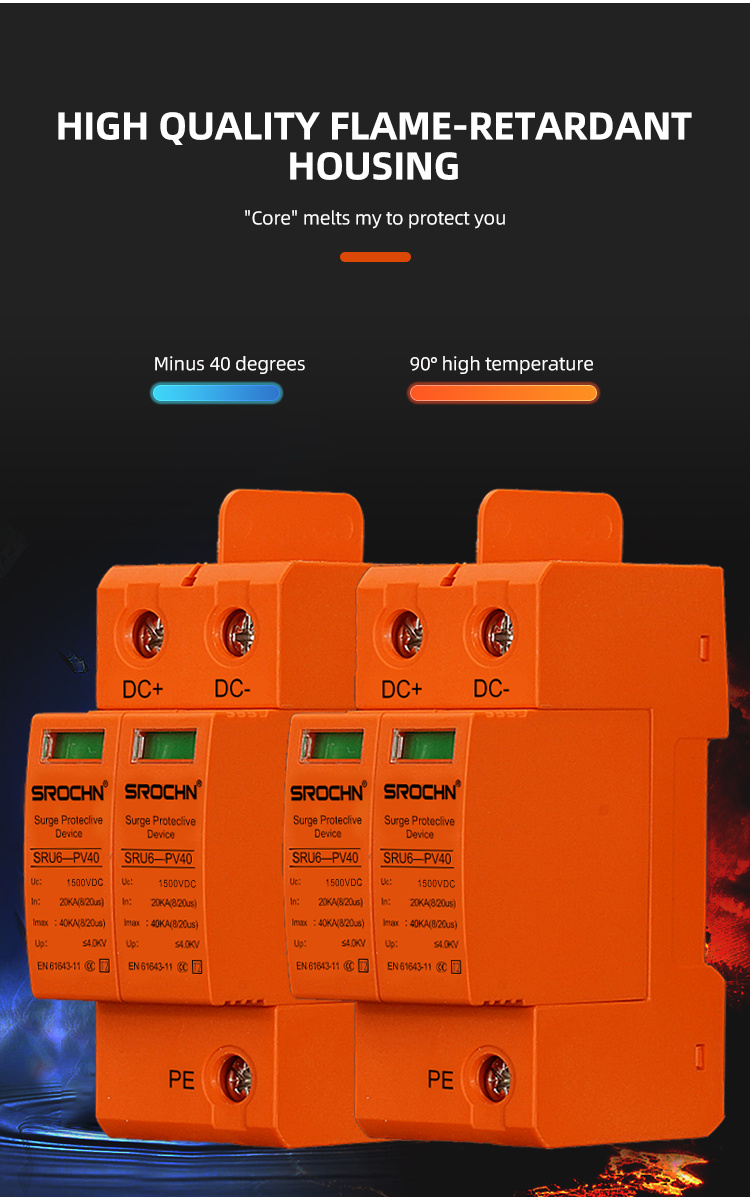

Matériau du boîtier : Plastique ignifugé (UL94 V0)
Couleur : Orange (Haute visibilité)
Temps de réponse :
Plage de températures de fonctionnement : -45 °C à +85 °C
Protection Mode: L+/L/PE
Type de connexion : Bornier à vis
Montage : rail DIN (35 mm)
Degré de protection : IP20
Conformité aux normes : IEC 6164311, EN 6164311, UL 1449
Ce dispositif de protection contre les surtensions orange allie une technologie de protection avancée à une conception à haute visibilité, assurant une protection complète contre les surtensions pour les systèmes CC à très haute tension. Sa fiabilité, sa conception compacte et ses excellentes caractéristiques de protection en font un choix idéal pour diverses applications industrielles où l'efficacité de la protection et la facilité d'entretien sont essentielles. Conforme aux normes internationales, il offre une tranquillité d'esprit grâce à ses performances éprouvées dans les environnements électriques les plus exigeants.
