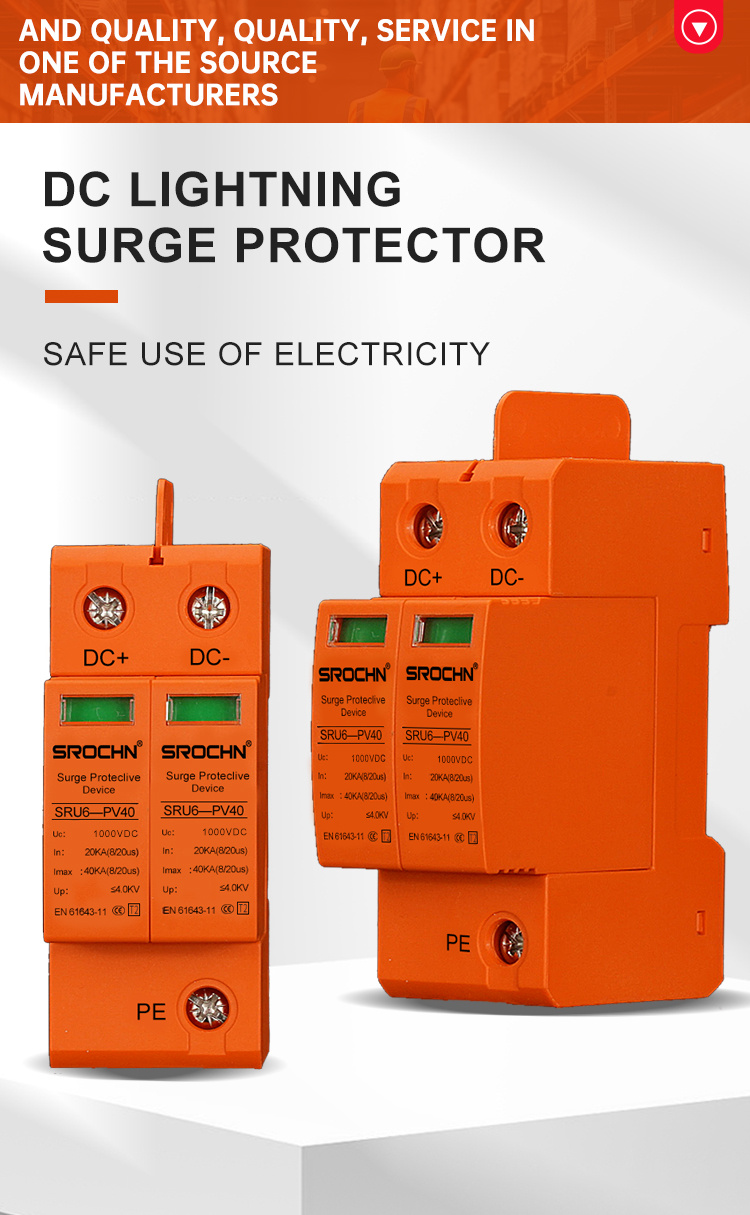

Dispositif de protection contre les surtensions orange 2P 1000 V CC T2 40 kA pour systèmes CC à très haute tension
Principales caractéristiques et avantages
• Protection contre les surtensions ultra-élevées : Conçue spécifiquement pour les systèmes 1 000 V CC, elle offre une protection supérieure contre les surtensions pour les applications critiques à haute tension.
• Conception à haute visibilité : Le boîtier orange vif assure une identification et une maintenance faciles dans les panneaux électriques

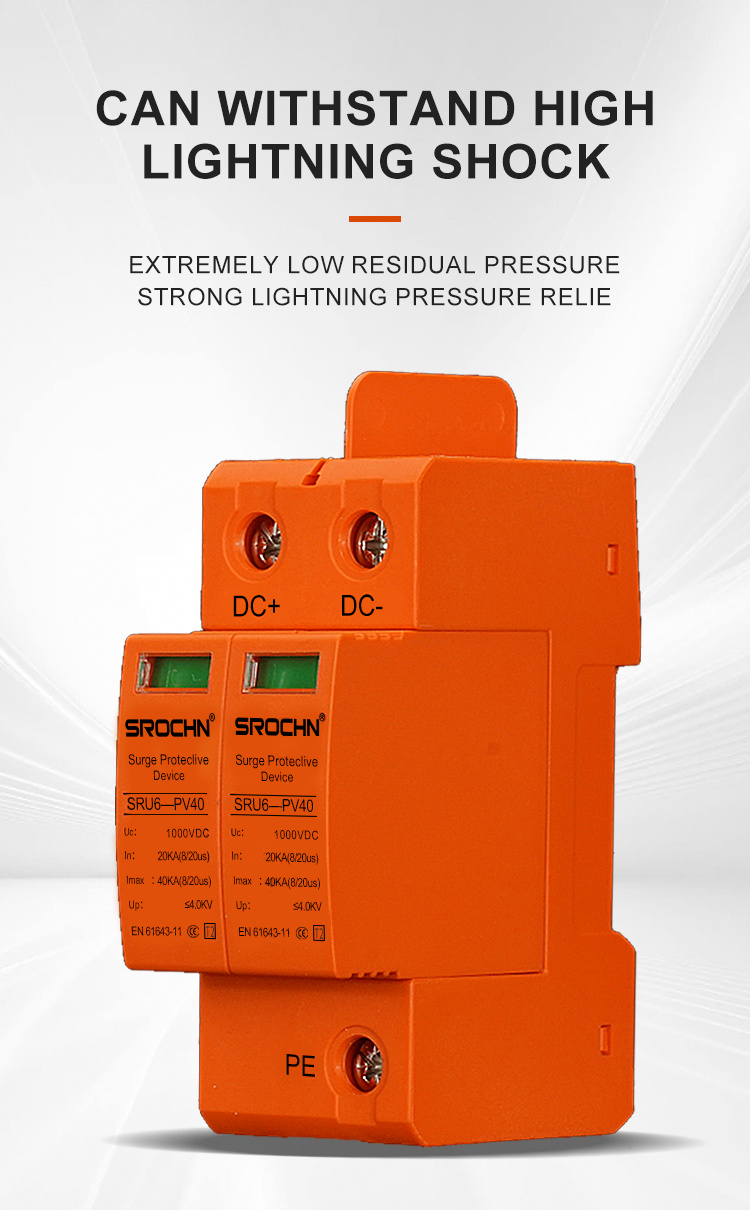

• Résistance exceptionnelle aux surtensions : capacité de décharge maximale de 40 kA (8/20 µs) offrant une protection robuste contre les violents impacts de foudre.
• Configuration optimisée pour l'espace : La conception compacte à 2 pôles maximise l'efficacité de l'espace dans les armoires de commande.
• Technologie de protection avancée : Utilise des varistances à oxyde métallique de qualité supérieure avec un temps de réponse ultra-rapide (
• Systèmes de sécurité améliorés : protection intégrée contre la déconnexion thermique et mécanisme de fonctionnement à sécurité intégrée

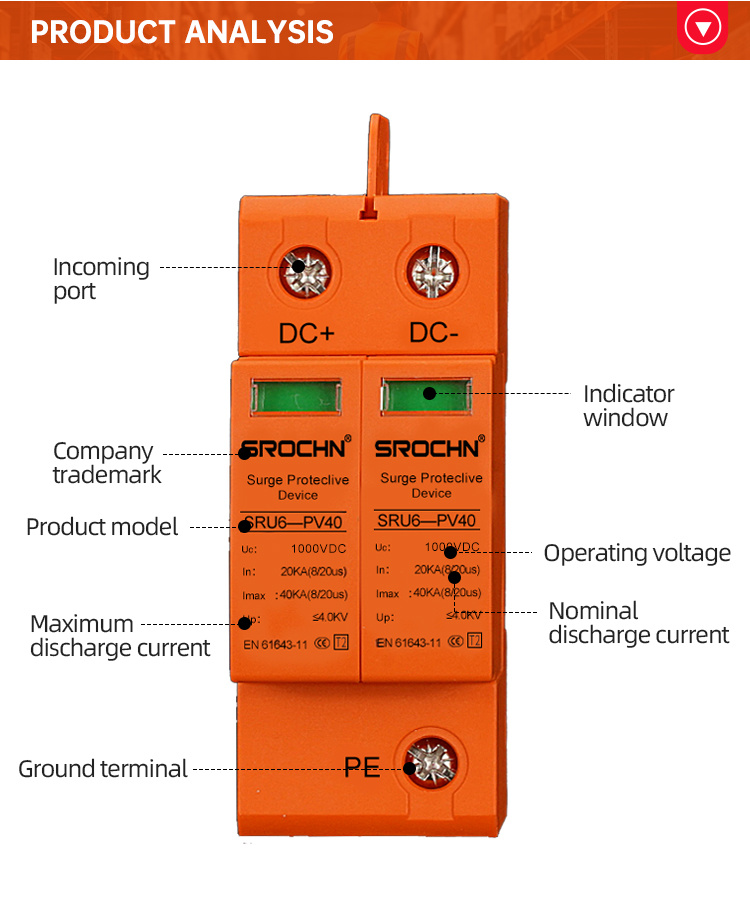

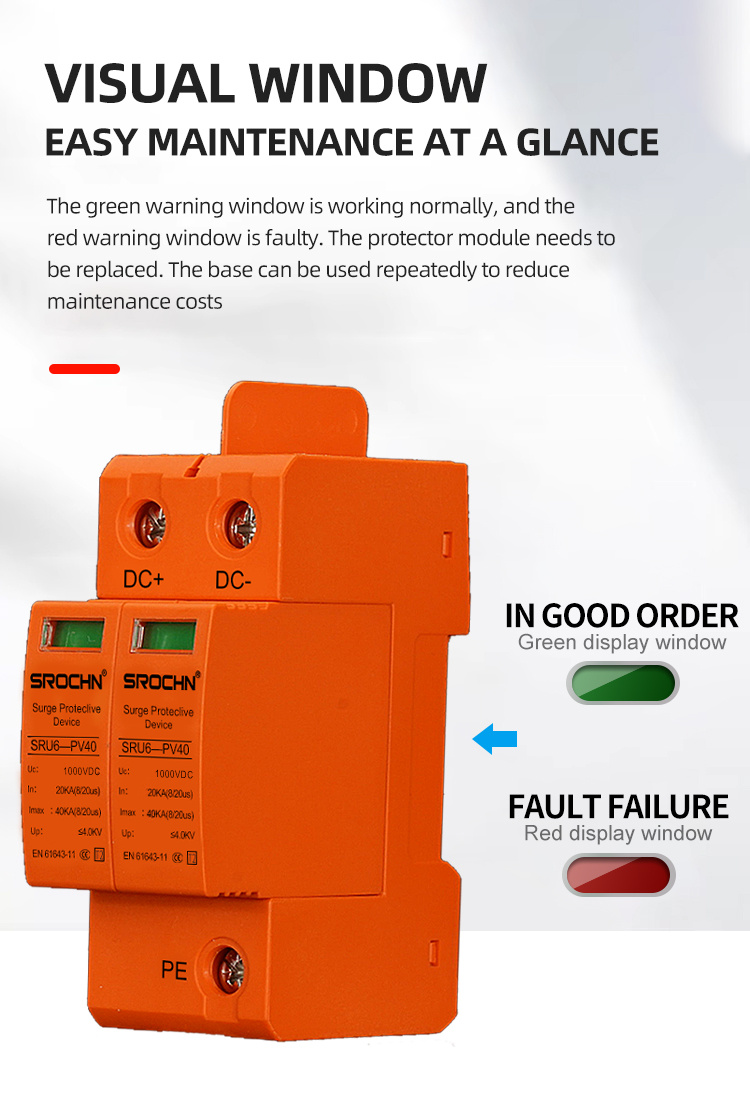

• Surveillance claire de l'état : Indicateurs LED visuels pour une évaluation instantanée de l'état de fonctionnement
• Installation facile : montage sur rail DIN avec bornes à vis pour une mise en service rapide
Scénarios d'application
Systèmes haute tension industriels : Protègent les automates programmables, les variateurs de vitesse et les équipements de contrôle dans les installations de production.
Centrales solaires à grande échelle : Protection des onduleurs solaires et des systèmes de surveillance dans les grandes installations photovoltaïques
Infrastructure de recharge pour véhicules électriques : assure la protection des stations de recharge ultrarapides en courant continu et des réseaux électriques.
Télécommunications : Garantit la fiabilité des équipements de communication dans les centres de données et les stations de base.
Systèmes ferroviaires : Protège les équipements de signalisation et de contrôle dans les applications ferroviaires électrifiées
Applications marines : Convient aux systèmes électroniques marins et aux systèmes d'alimentation électrique offshore.
Systèmes de stockage d'énergie : Idéaux pour le stockage par batterie et les systèmes de conversion de puissance dans les applications ESS

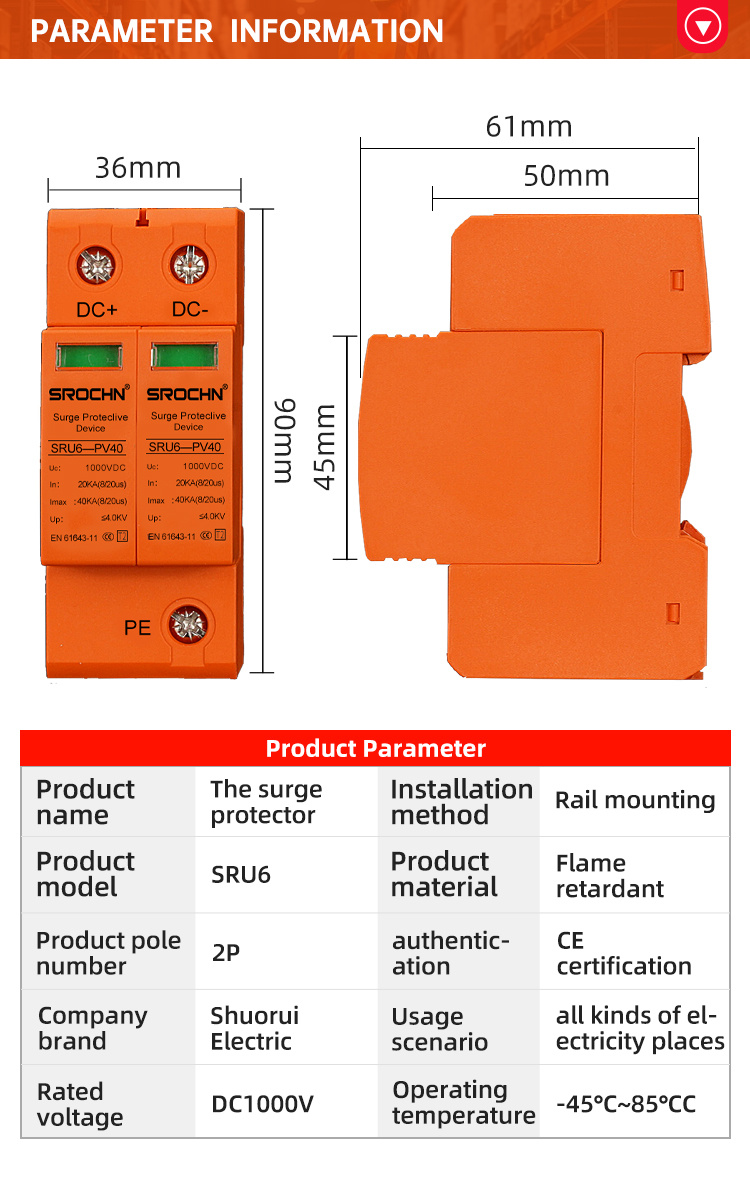

Spécifications techniques
Courant de décharge maximal : 40 kA (8/20 µs)
Courant de décharge nominal : 20 kA (8/20 μs)
Niveau de protection (montée) : ≤ 4,0 kV
Tension nominale : 1 000 V CC
Niveau de protection : T2 (Classe II)
Nombre de pôles : 2P

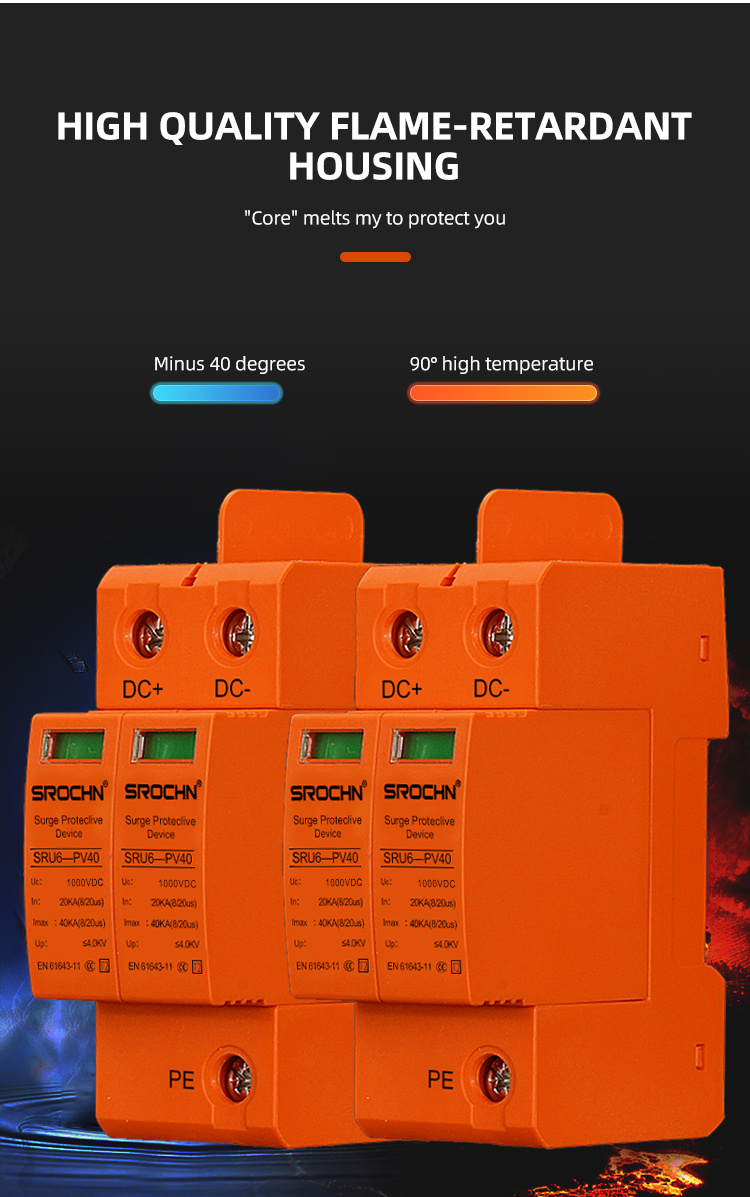

Matériau du boîtier : Plastique ignifugé (UL94 V0)
Couleur : Orange
Temps de réponse :
Plage de températures de fonctionnement : -45 °C à +85 °C
Protection Mode: L+/L/PE
Type de connexion : Bornier à vis
Montage : rail DIN (35 mm)
Degré de protection : IP20
Conformité aux normes : IEC 6164311, EN 6164311, UL 1449
Ce dispositif de protection contre les surtensions orange allie une technologie de protection avancée à une conception à haute visibilité, assurant une protection complète contre les surtensions pour les systèmes CC à très haute tension. Sa fiabilité, sa conception compacte et ses excellentes caractéristiques de protection en font un choix idéal pour diverses applications industrielles où l'efficacité de la protection et la facilité d'entretien sont essentielles.
