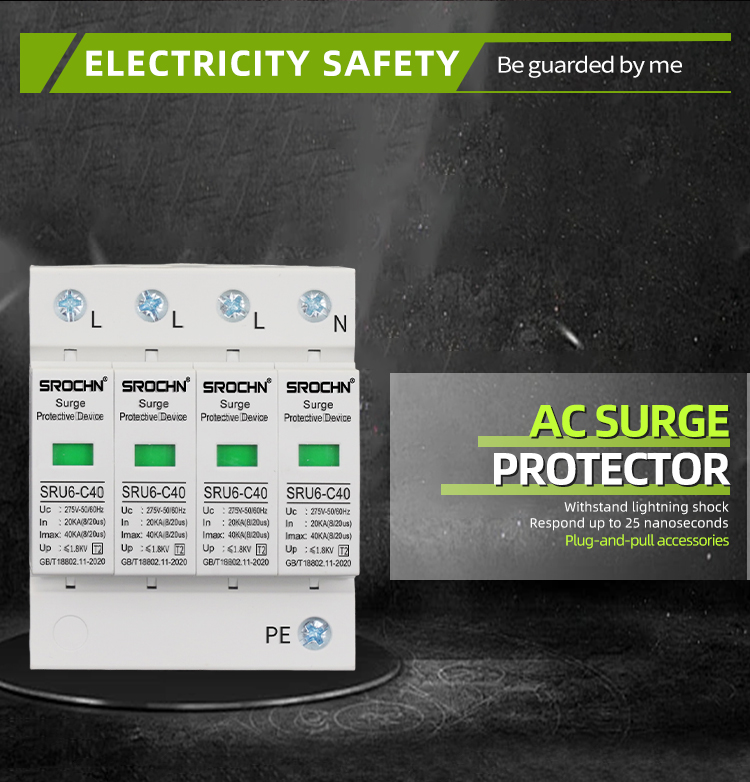

4P 275V T2 Überspannungsschutzgerät 20kA-40kA Blitzschutz SPD

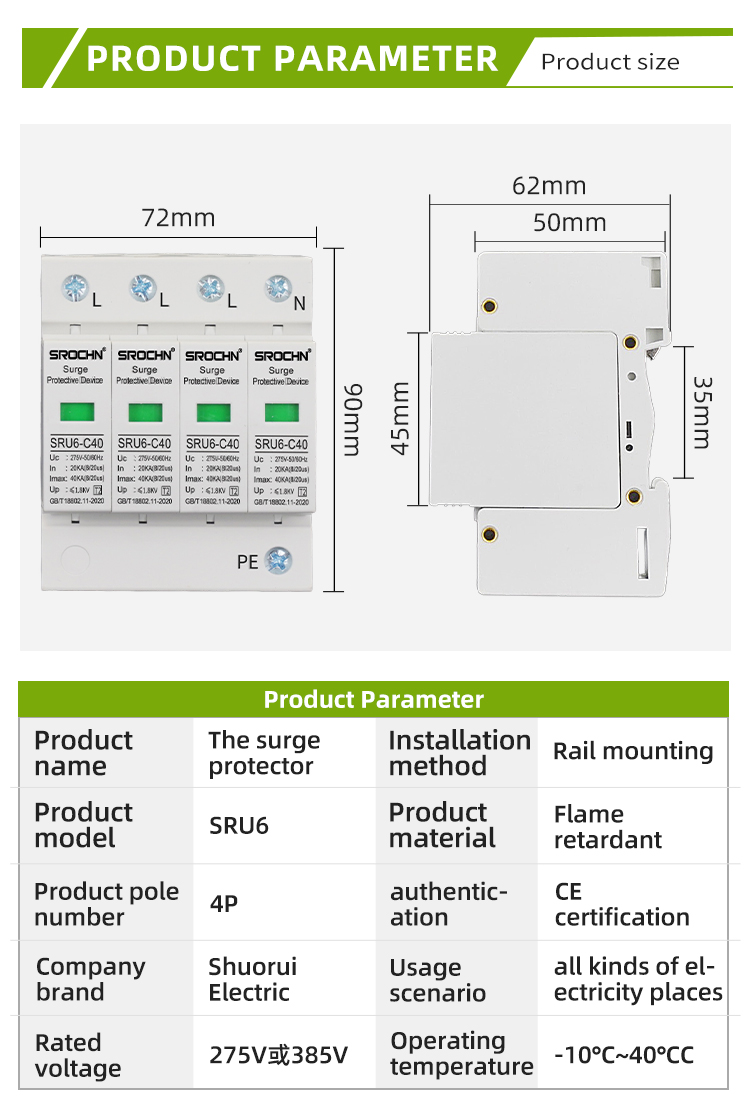

Technische Spezifikationen
• Systemspannung: 400 V AC (dreiphasig + N)
• Maximale Dauerbetriebsspannung: 275 V AC pro Phase
• Frequenz: 50/60 Hz
• Polzahl: 4P (L1, L2, L3, N)
• Schutzmodus: LL, LN, L-PE, N-PE
• Typklassifizierung: Typ 2 (T2)
• Nennentladestrom (In): 20 kA (8/20 μs)
• Maximaler Entladestrom (Imax): 40 kA (8/20 μs)
• Spannungsschutzpegel (nach oben): ≤1,8 kV
• Reaktionszeit:
• Betriebstemperatur: -40 °C bis +85 °C

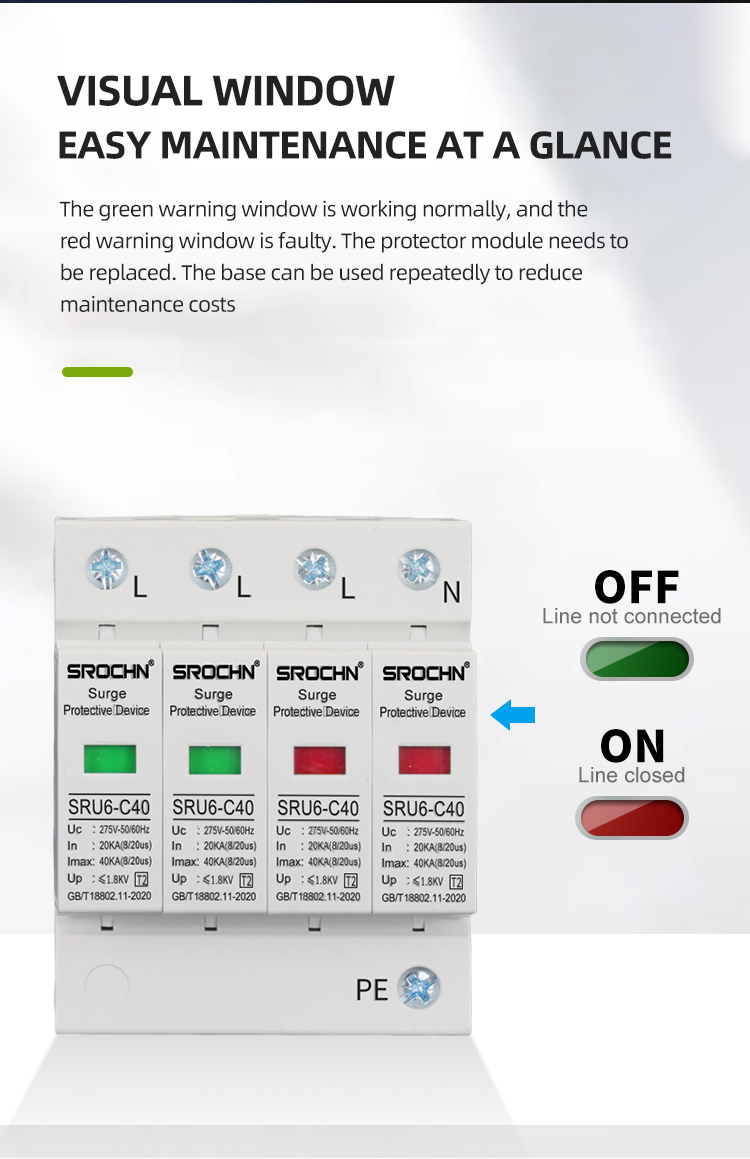

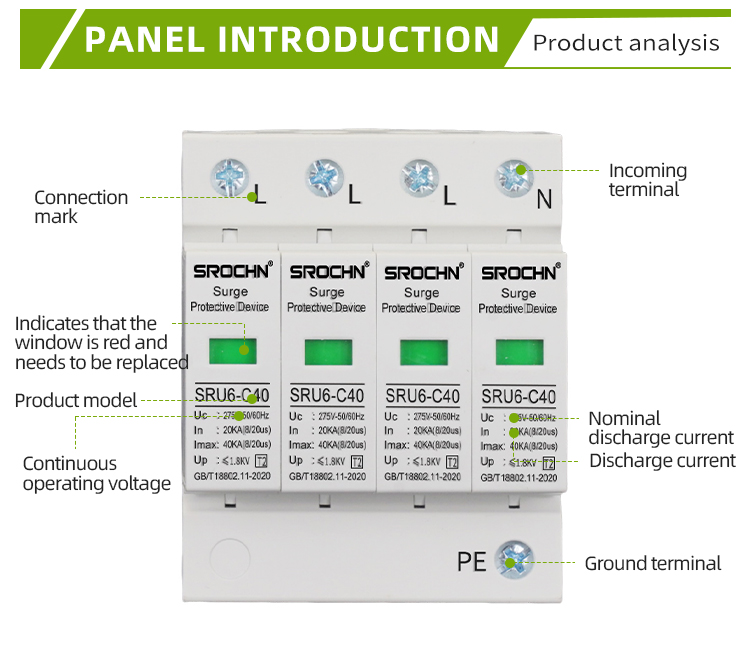

• Statusanzeige: Mehrfarbiger visueller Indikator
• Anschlussart: DIN-Schienenmontage (35 mm)
• Anschlusskapazität: 25 mm²

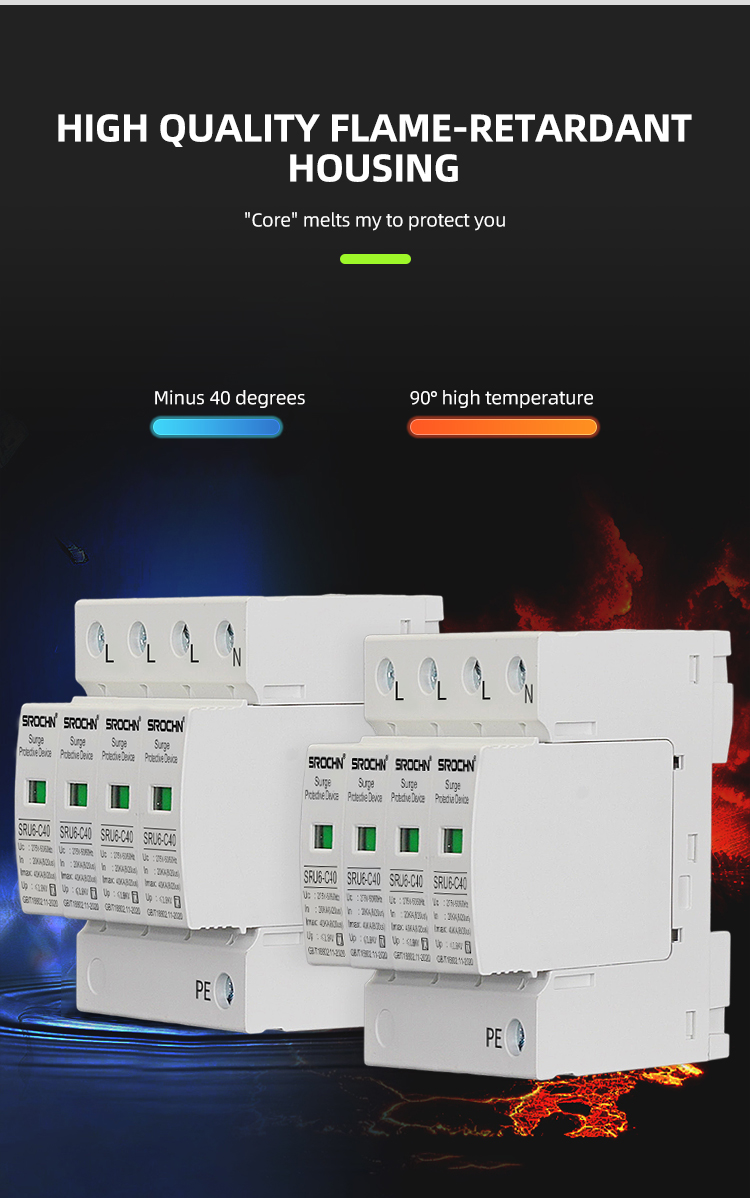

• Gehäusematerial: Flammhemmender Thermoplast (UL94 V-0)
• Schutzart: IP20
• Kurzschlussfestigkeit: 25 kA
Leistungsmerkmale
Das Gerät nutzt fortschrittliche Metalloxidvaristor-Technologie mit symmetrischem Schutz über alle vier Pole. Sein synchronisiertes Ansprechverhalten gewährleistet eine gleichmäßige Spannungsbegrenzung an allen Phasen und am Neutralleiter. Das integrierte thermische Schutzsystem sorgt für ausfallsicheren Betrieb, während der Fernalarmkontakt die Systemüberwachung ermöglicht. Die kompakte Bauweise erlaubt eine platzsparende Installation in Verteilerkästen.
Anwendungsbereich
- Industrielle Hauptverteiler
- Stromversorgungssysteme für Gewerbegebäude
- Rechenzentren und Serverräume
- Elektrische Systeme der Produktionsanlage
- Krankenhäuser und Gesundheitseinrichtungen
- Kraftwerke für erneuerbare Energien
- Wasseraufbereitungsanlagen
- Telekommunikationsinfrastruktur
Installationsanforderungen
Die Installation muss von qualifiziertem Elektropersonal gemäß IEC 60364 durchgeführt werden. Das Gerät muss parallel zur Hauptstromversorgung mit geeigneten Kabelquerschnitten installiert werden. Eine ordnungsgemäße Erdung mit niederohmigen Anschlüssen ist für eine optimale Funktion unerlässlich. Zur Gewährleistung eines unterbrechungsfreien Schutzes wird eine regelmäßige Überprüfung der Statusanzeige empfohlen.
Einhaltung von Standards
• IEC 61643-11: Überspannungsschutzgeräte
• EN 61643-11: Europäische Norm
• GB 18802.11: Chinesischer nationaler Standard
• CE-Zertifizierung
• RoHS-Konformität
• EMV-Richtlinie 2014/30/EU
Leistungsmerkmale
1. Vollständiger Vierpolschutz
2. Hohe Energieabsorptionskapazität
3. Schnelle Reaktionszeit
4. Thermischer Überlastschutz
5. Visuelle Statusanzeige
6. Fernsignalisierungsfähigkeit
7. Wartungsfreier Betrieb
8. Lange Lebensdauer
Umweltspezifikationen
• Lagertemperatur: -40 °C bis +85 °C
• Betriebsfeuchtigkeit: 5 % bis 95 % relative Luftfeuchtigkeit
• Höhe: ≤2000 m über dem Meeresspiegel
• Verschmutzungsgrad: 2
• Überspannungskategorie: IV
• Erwartete Nutzungsdauer: >20 Jahre unter normalen Bedingungen
• Umweltkonformität: RoHS, WEEE
