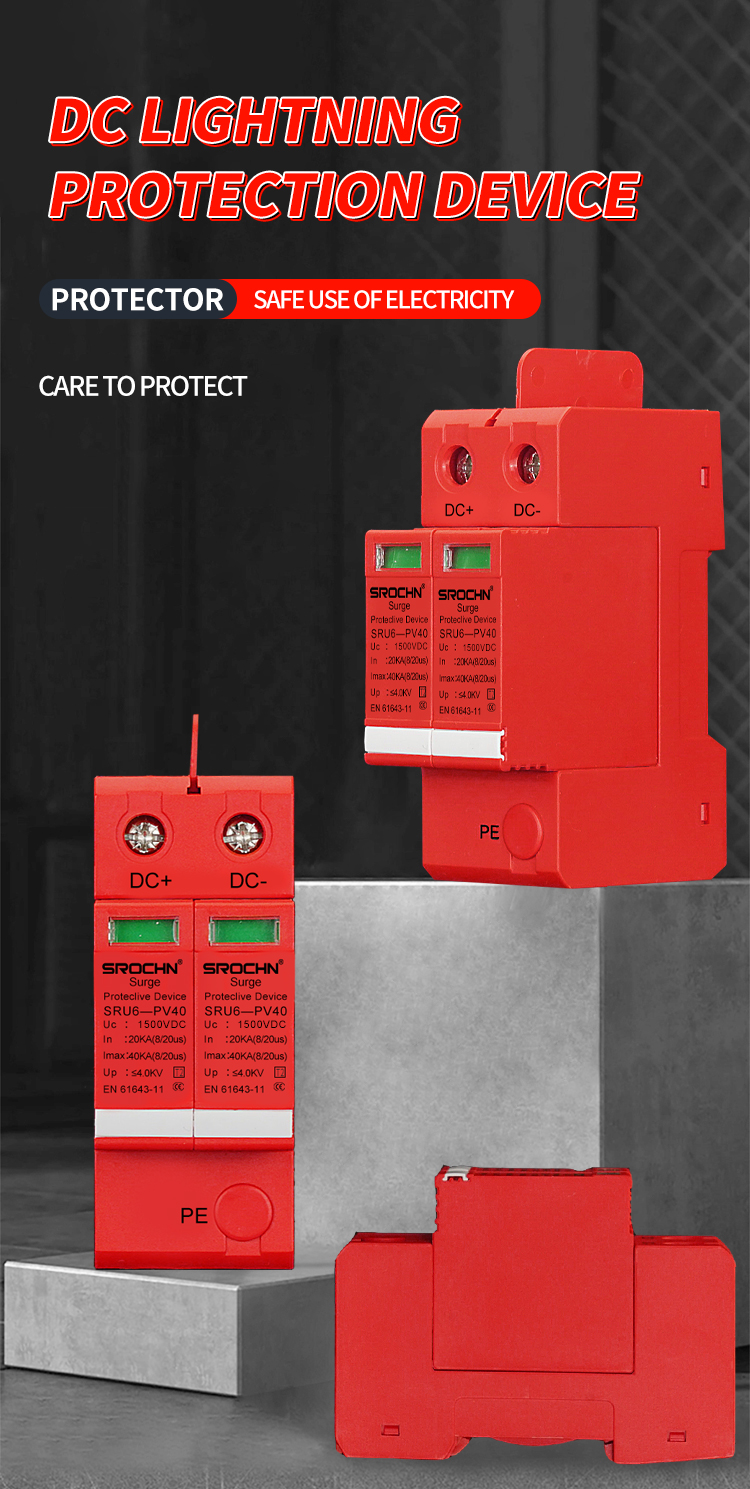

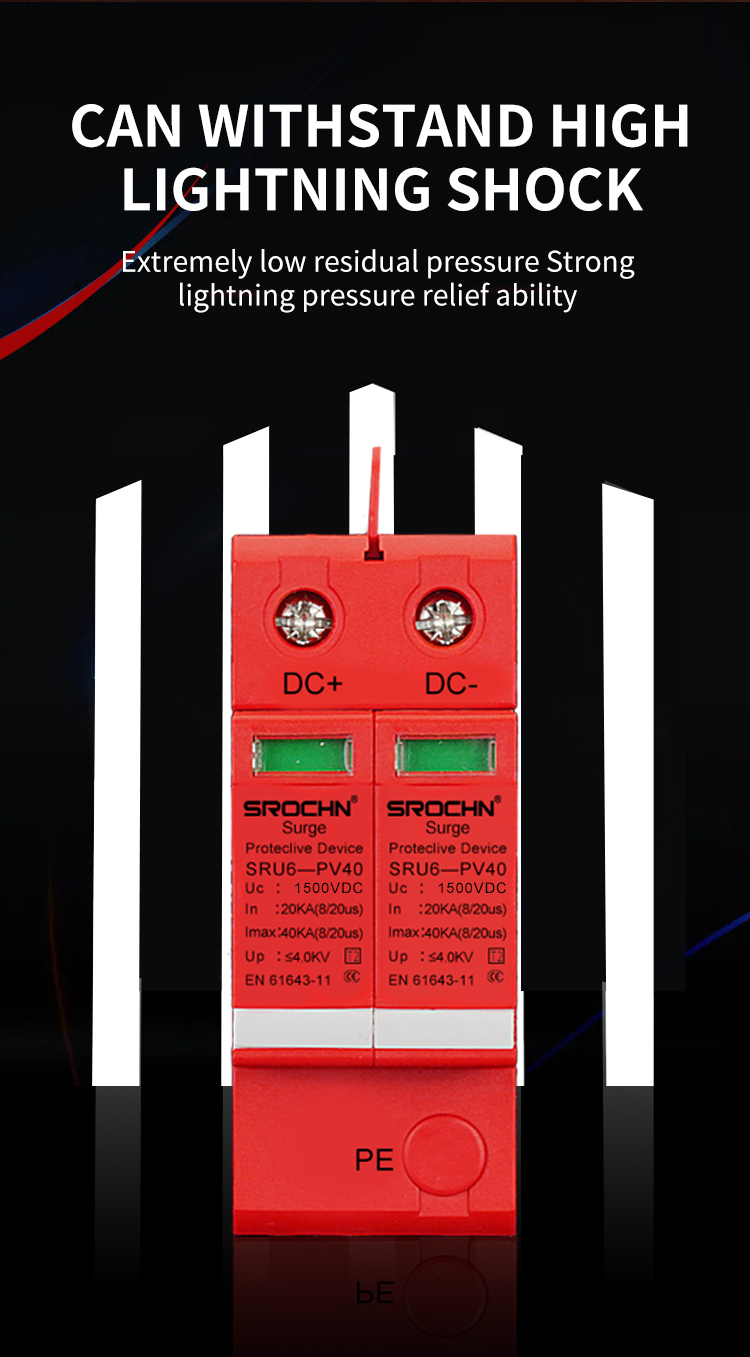

1500VDC T2 Überspannungsschutzgerät für Blitzschutzanwendungen

Dieses Überspannungsschutzgerät bietet zuverlässigen Schutz vor Überspannungen in 1500-V-Gleichstromsystemen. Dank seiner 2-poligen Ausführung schützt es positive und negative Gleichstromkreise gleichermaßen vor transienten Spannungsspitzen und Blitzüberspannungen. Die maximale Ableitleistung von 40 kA gewährleistet einen effektiven Schutz elektrischer Geräte vor Schäden durch Überspannungen. Das Gehäuse aus Kunststoff entspricht internationalen Sicherheitsstandards und vereint elektrische Isolationseigenschaften mit hoher Umweltbeständigkeit.

Kontaktieren Sie uns

Produktdetails

Detailliertes Bild

Technische Merkmale

Das Gerät verfügt über einen Standard-Entladestrom von 20 kA und bietet auch unter wiederholten Stoßbelastungen eine zuverlässige Leistung. Die Klassifizierung T2 bestätigt die Einhaltung internationaler Normen für Überspannungsschutzgeräte, die speziell für den Schutz vor indirekten Blitzeinschlägen und Schaltüberspannungen in elektrischen Verteilungssystemen entwickelt wurden. Dank der Nennspannung von 1500 V DC eignet es sich für diverse Hochspannungsanwendungen, die einen zuverlässigen Überspannungsschutz erfordern.

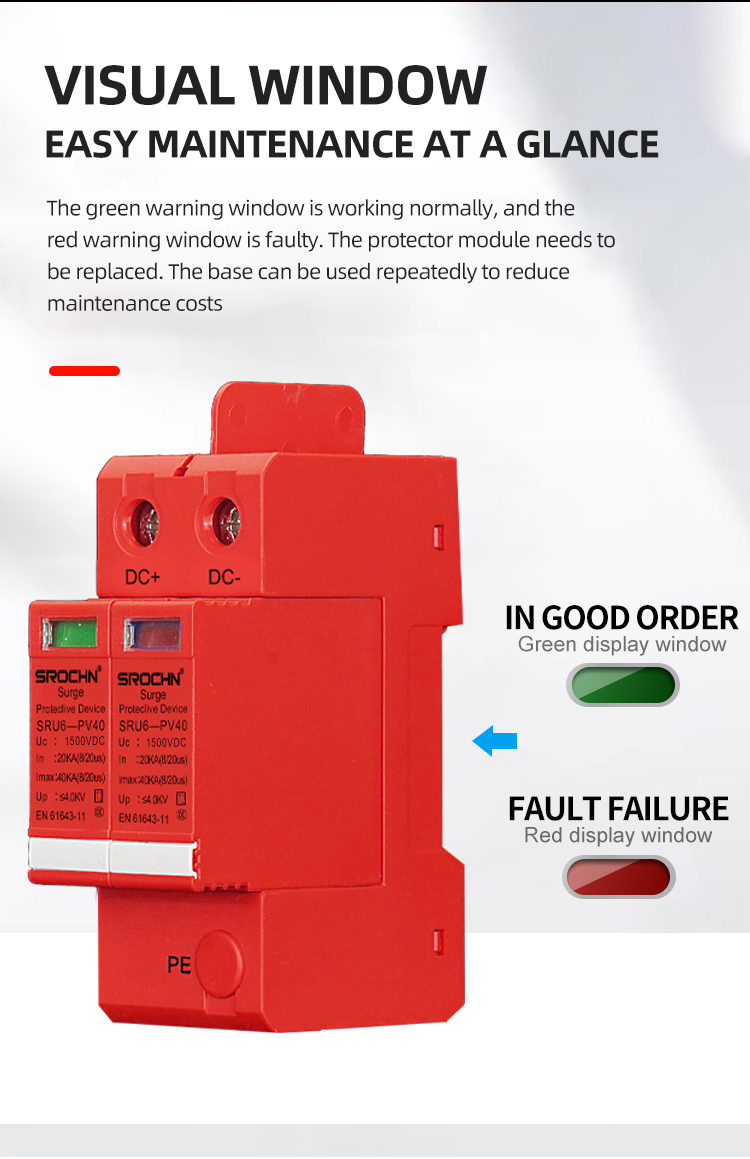

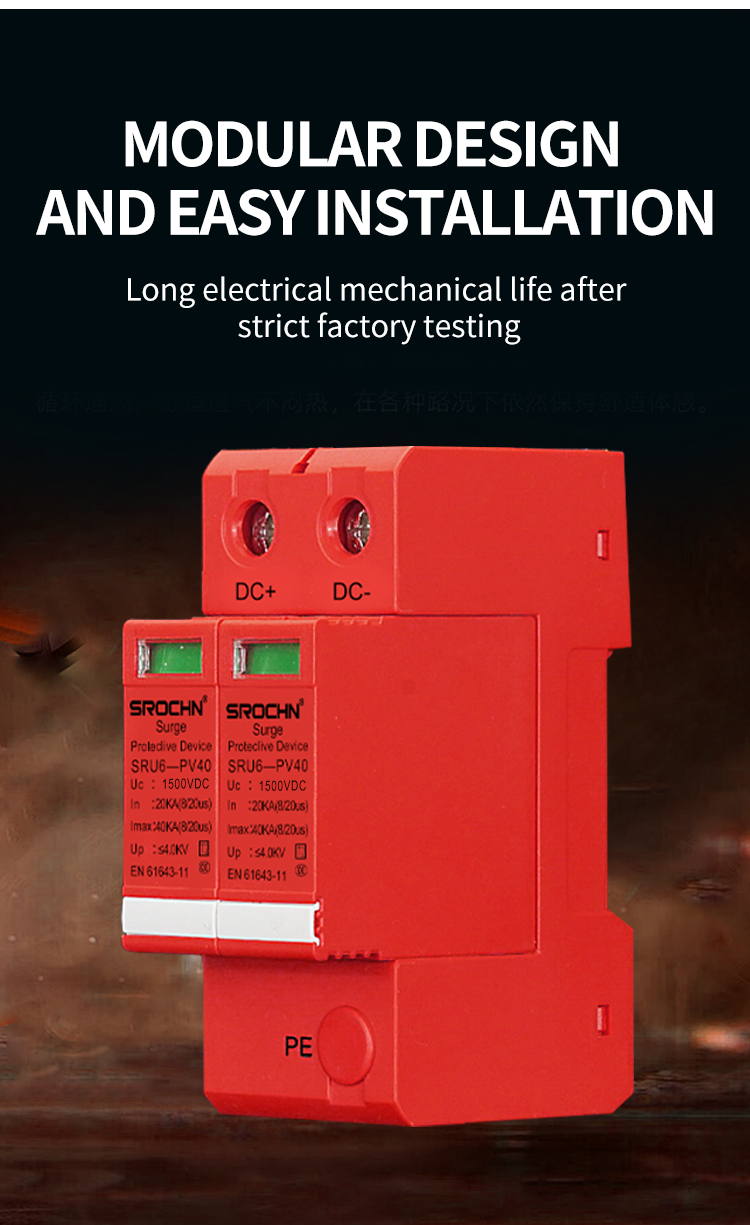

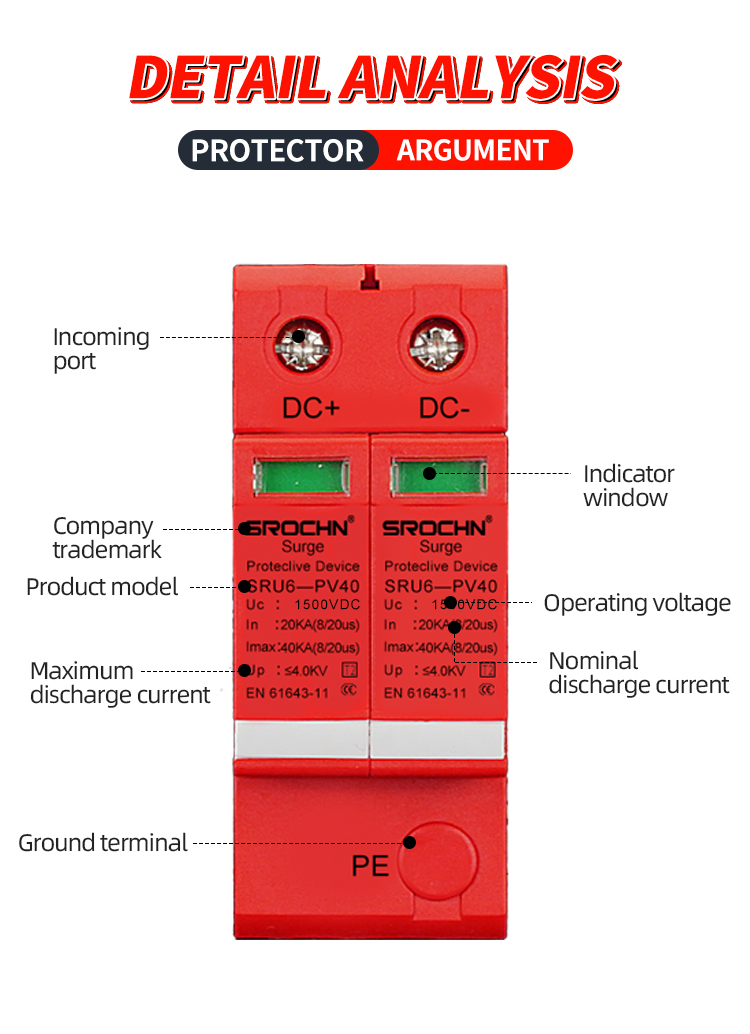

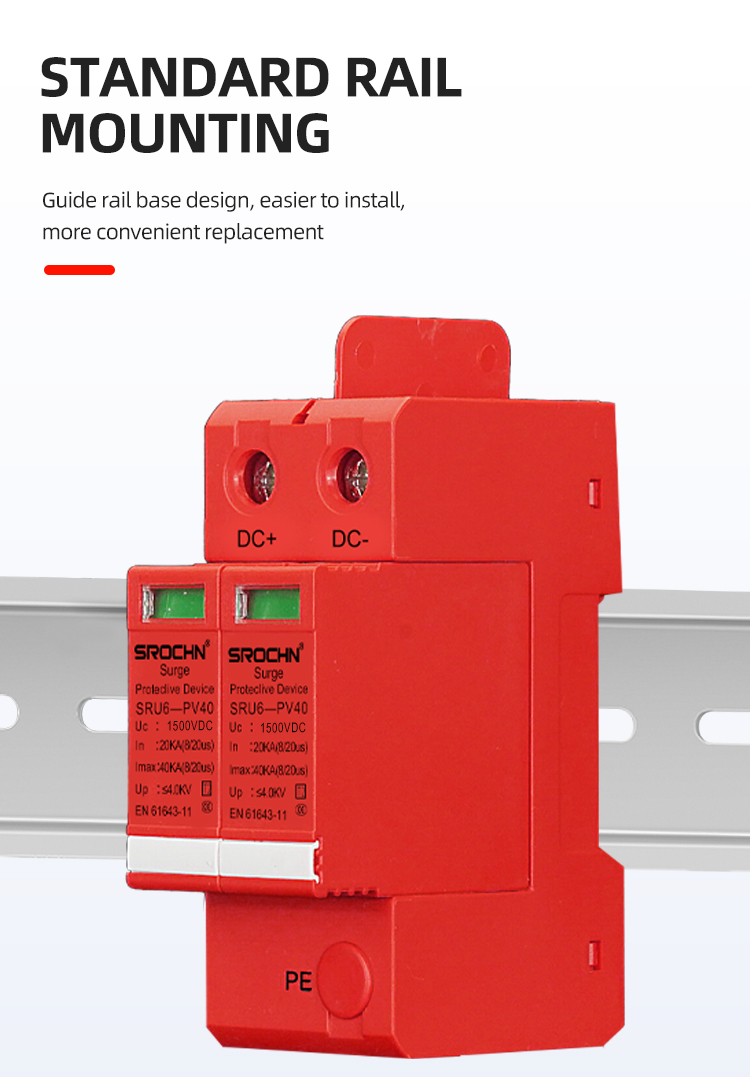

Der integrierte Thermoschutzmechanismus schaltet das Gerät bei Überlastung oder Ausfall automatisch ab und gewährleistet so die kontinuierliche Systemsicherheit. Eine farbcodierte Statusanzeige liefert klare Betriebsinformationen und ermöglicht die schnelle Beurteilung des Gerätezustands. Die DIN-Schienenmontage ermöglicht die einfache Installation in Standard-Schaltschränken, während Schraubklemmen eine sichere Verdrahtung gewährleisten.

Anwendungsszenarien

Dieses Schutzgerät findet vorwiegend Anwendung in großflächigen Photovoltaikanlagen, wo es Solarwechselrichter, Kombinatorboxen und Überwachungseinrichtungen vor Blitzschlagüberspannungen schützt. Zu den industriellen Anwendungen zählen der Schutz von Hochspannungsmotorantrieben, Steuerungssystemen und Automatisierungsanlagen in Produktionsumgebungen. Das Gerät eignet sich außerdem für Ladeinfrastrukturen für Elektrofahrzeuge, Stromversorgungssysteme für Telekommunikation und Notstromanlagen, die einen Hochspannungs-Gleichstromschutz erfordern.

Weitere Anwendungsgebiete umfassen Bahnstromversorgungen, Stromversorgungen für Bergbaumaschinen und andere Industrieanlagen, in denen elektrische Systeme potenziellen Überspannungen ausgesetzt sind. Das Gerät bietet wirksamen Schutz sowohl für Innenräume als auch für geschützte Außenbereiche, sofern es in geeigneten Gehäusen installiert ist.

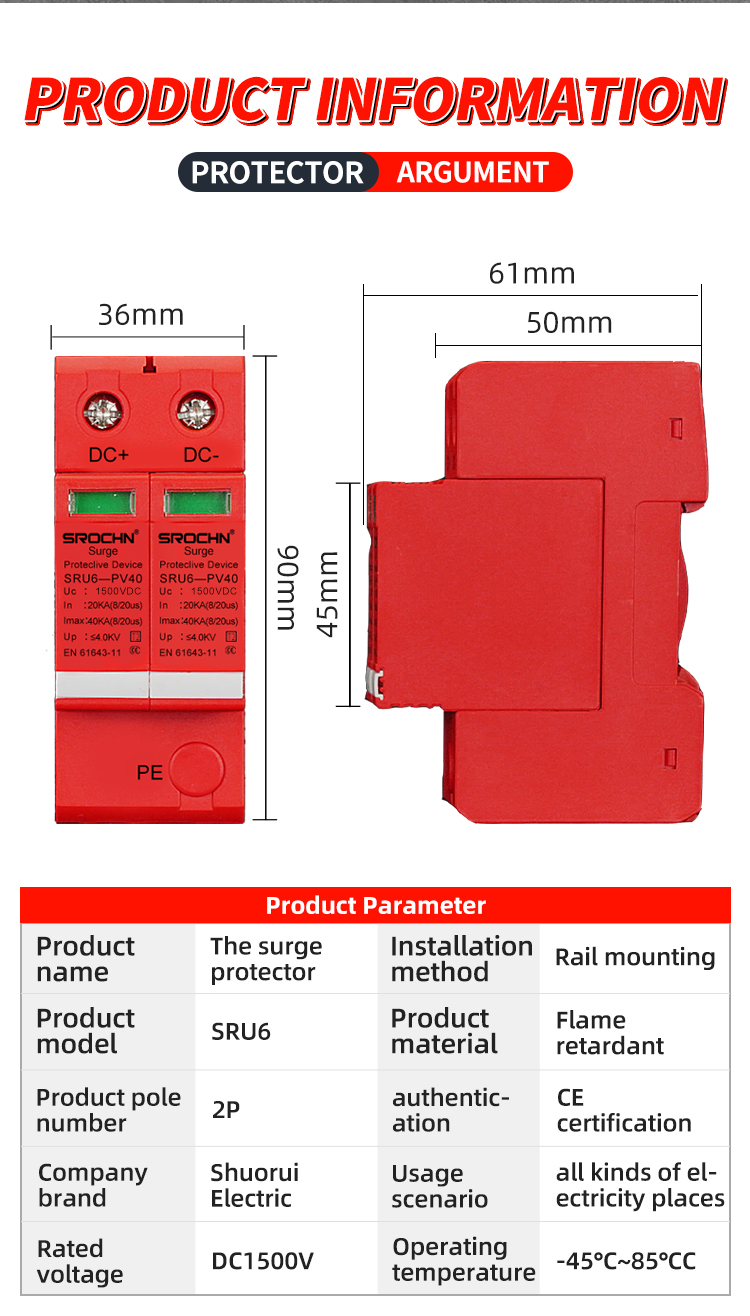

Technische Spezifikationen

Maximaler Entladestrom: 40 kA (8/20 μs)

Standardentladestrom: 20 kA (8/20 μs)

Typklassifizierung: T2

Nennspannung: 1500 V DC

Polkonfiguration: 2P

Schutzstufe: ≤4,0 kV

Gehäusematerial: Kunststoff

Reaktionszeit:

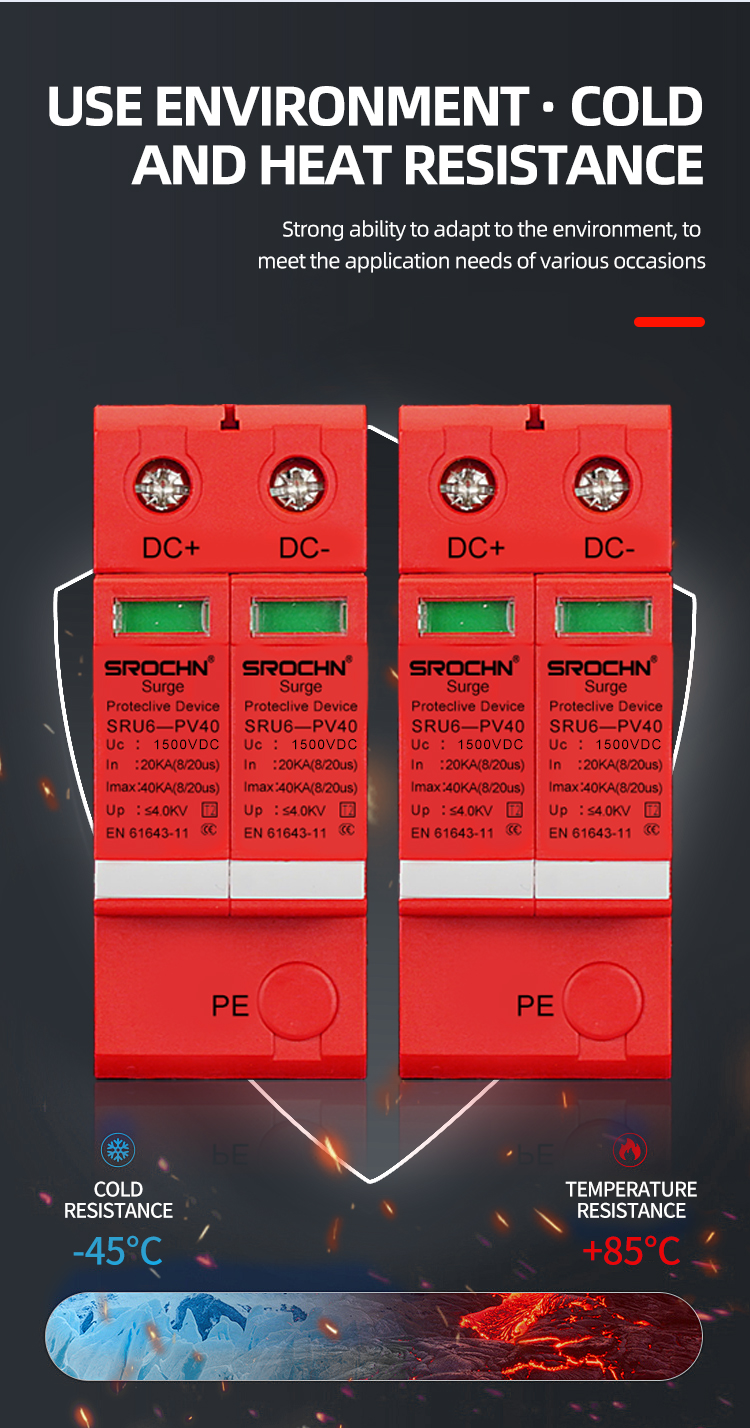

Betriebstemperaturbereich: -45 °C bis +85 °C

Anschlussart: Schraubklemme

Montageart: DIN-Schiene (35 mm)

Statusanzeige: Visueller Indikator

Konformitätsstandards: IEC 6164311

Schutzart: IP20

Leistungsmerkmale

Das Gerät gewährleistet eine gleichbleibende Überspannungsfestigkeit und zeigt über seine gesamte Lebensdauer stabile Leistungseigenschaften. Die Konstruktion legt Wert auf Zuverlässigkeit und Sicherheit und beinhaltet Funktionen, die einen einwandfreien Betrieb unter den vorgegebenen Umgebungs- und elektrischen Bedingungen sicherstellen. Das Produkt erfüllt die relevanten internationalen Normen für Überspannungsschutzgeräte und bietet somit Qualitäts- und Leistungsgarantie für Anwendungen zum Schutz elektrischer Systeme.
